3色LED简易色标传感器LX-111系列 LX-111(LX-111-P)

3色LED简易色标传感器

编 号:1013611299

型 号:LX-111(LX-111-P)

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

3色LED简易色标传感器

3色LED简易色标传感器LX-111

特点

能满足多方面的色标检测需求

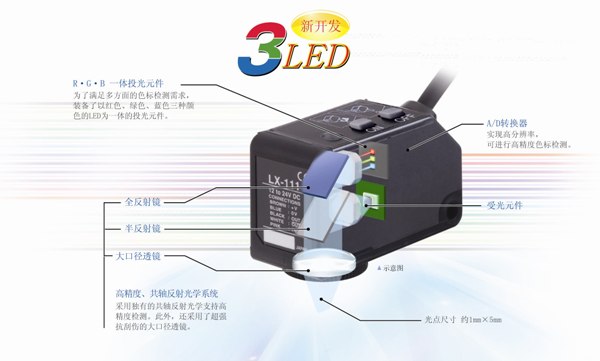

共轴反射光学系统和约1mm×5mm的极细光点使高 精度检测得以实现。

能满足多方面的色标检测需求

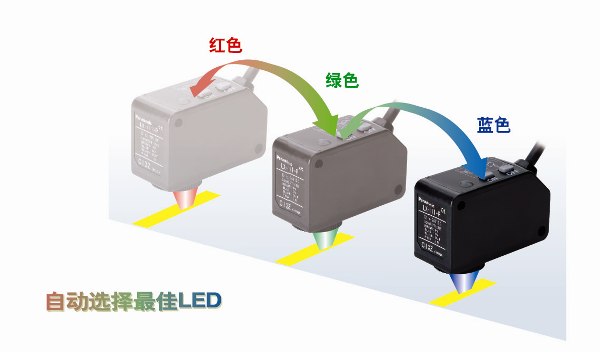

最佳LED自动选择功能

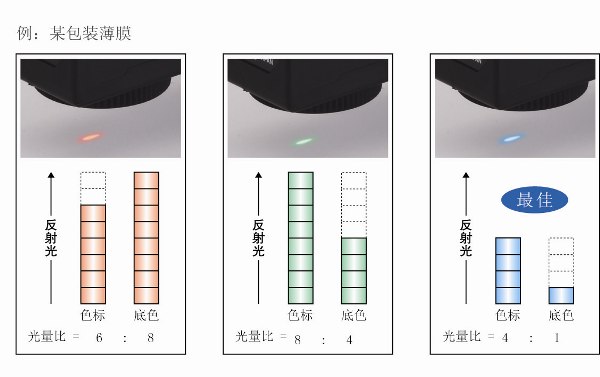

可从R·G·B LED三种颜色中选择最佳的颜色搭配。LX-111的色标模式装备了“最佳LED自动选择功能”,以自动选择将色标和底色对比(S/N比)最大的LED,进行最佳检测。因为不是根据色标和底色的反射光量差距而是根据两者的对比来自动辨别LED,所以能进行更为稳定的检测。(对于右列包装薄膜,蓝色LED的光量比较优,可进行更稳定的检测,所以由蓝色LED进行色标检测)

最佳LED自动选择功能

色标模式 [超高速反应]

自动选择三种(R·G·B)LED中的一种(单色),实现45μs超高速反应的检测模式。通过最佳LED自动选择功能自动选择最适于检测的LED。最适于高速检测。

色标模式 [超高速反应]

彩色模式 [高精度判别]

同时使用三种颜色(R·G·B)的LED,通过反射光的R·G·B比率高精度判别色标颜色。也可有效检测色标周围那些带花纹及图案的薄膜等

彩色模式 [高精度判别]

高精度色标颜色辨别

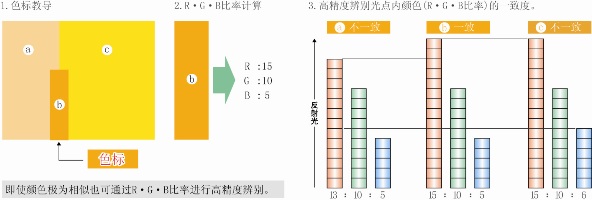

在LX-111的彩色模式下,同时利用三种颜色(R·G·B)的LED,根据R·G·B比率辨别色标颜色。可以实现高精度判断。下图是该结构的示意图。

高精度色标颜色辨别

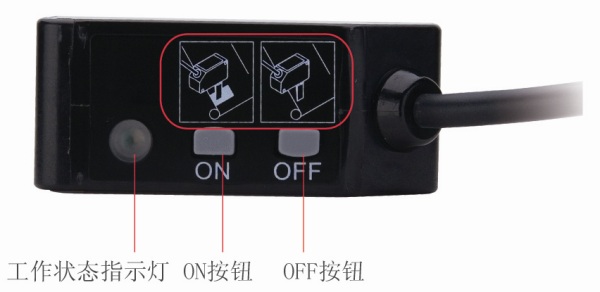

设定简单

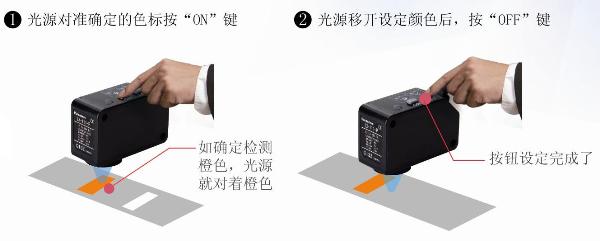

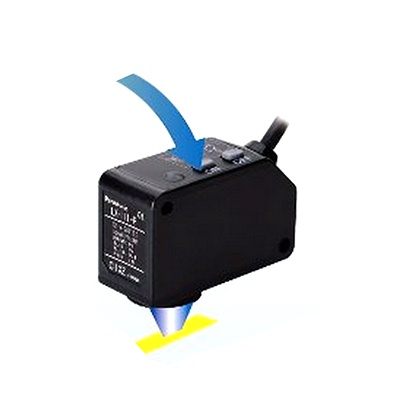

光源对准确定检测的颜色,按ON键即设定完成,简便易操作。

设定简单

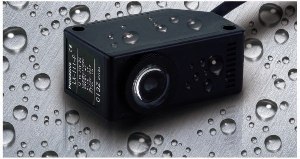

耐环境、IP67设计结构

防水设计:清洗机器和生产线时即使沾水也不受影响。

耐环境、IP67设计结构

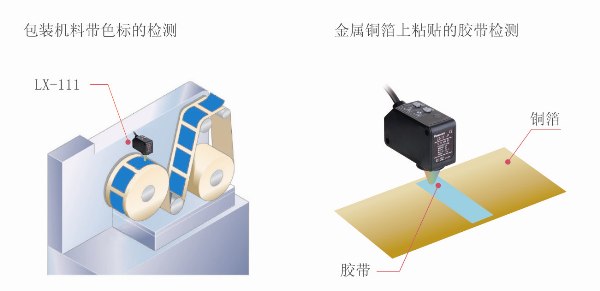

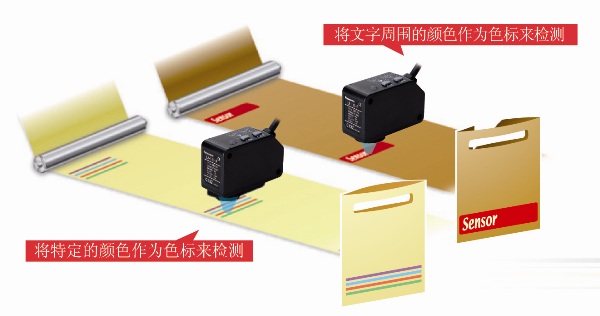

应用

应用

种类

传感器

连接器型传感器不附带匹配电缆。请务必另行订购连接器型用连接电缆。

传感器

规格

种类 电缆型 连接器型

NPN输出 LX-111 LX-111-Z
PNP输出 LX-111-P LX-111-P-Z
检测距离 10±3mm
光点尺寸 1×5mm(设定距离:10mm)
电源电压 12~24V DC±10% 脉动P-P10%以下
消耗电量 功率850mW以下(电源电压24V时,消耗电流30mA以下)
切入模式
色标模式
・Low…0~+2V(源电流0.5mA以下)
・输入阻抗:约10kΩ
彩色模式
・High…+5V~+V或断开

彩色模式
・High…+5V~+V(流入电流3mA以下)
・输入阻抗:约10kΩ
色标模式
Low…0~+0.6V或断开
输出
NPN开路集电极晶体管
・最大流入电流:50mA(注1)
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:1.5V以下(流入电流为50mA时)(注1)

PNP开路集电极晶体管
・最大源电流:50mA(注1)
・外加电压:30V DC以下(输出和+V之间)
・剩余电压:1.5V以下(源电流为50mA时)(注1)
短路保护 配备(自动复位)
输出动作 色标模式时:入光时ON
彩色模式时:一致时ON
反应时间 色标模式时:45μs以下,彩色模式时:150μs以下
工作状态指示灯 橙色LED(输出ON时亮起)
保护构造 IP67(IEC)
使用环境温度 -10~+55℃(注意不可结露、结冰) 存储时:-20~+70℃
使用环境湿度 35~85% RH、存储时:35~85% RH
投光元件 红色/绿色/蓝色 复合LED(投光波峰波长:640nm/525nm/470nm)
材质 外壳:PBT,操作按钮:硅胶,操作面板:PC,透镜:PC
电缆 0.2mm2芯橡皮电缆(标准长:2m) (注2)
重量 本体重量:约110g
.包装重量:约120g
本体重量:约50g
包装重量:约55g

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):连接器型不附带电缆。请务必另行订购连接器型用连接电缆。
CN-24B-C2(直线型、4芯、电缆长2m) CN-24BL-C2(弯曲型、4芯、电缆长2m)
CN-24B-C5(直线型、4芯、电缆长5m) CN-24BL-C5(弯曲型、4芯、电缆长5m)

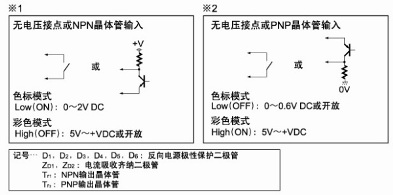

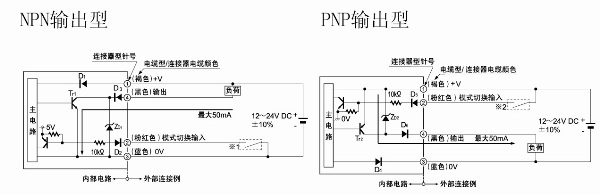

输入输出电路图

连接器型LZ-111□-Z的连接器针位置

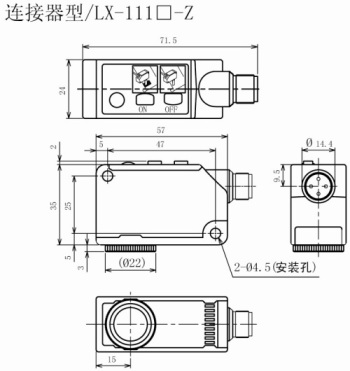

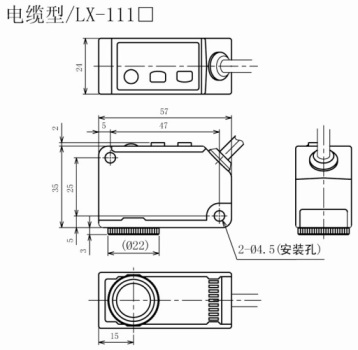

尺寸图

  • 单位mm

单位:mm
