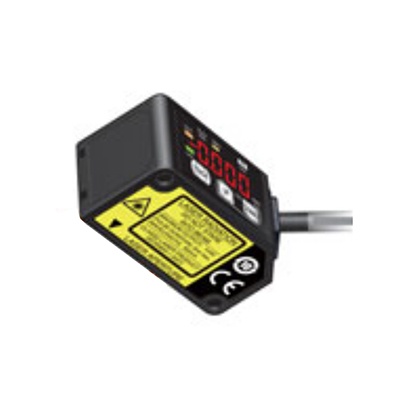

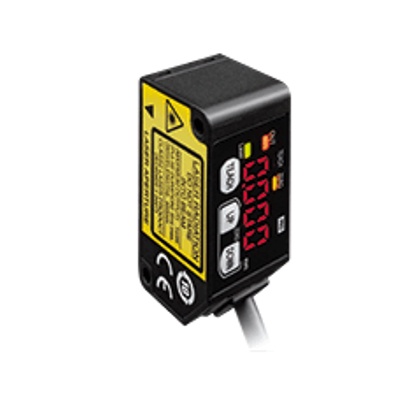

CMOS型激光位移传感器HG-C系列HG-C1030

CMOS型激光位移传感器HG-C诞生!

编 号:101492365

型 号:HG-C1030

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件


CMOS型激光位移传感器HG-C诞生!
※HG-C1030(-P)的情况

微型激光位移传感器HG-C系列
CE Marking FDA

CE 、FDA 已取得。
CE : EMC指令(HG-C1050L(-P) 除外)
FDA : HG-C1050L(-P)除外


NEW 2016年6月 增加模拟电流输出。

关于模拟输出,“模拟电压输出”“模拟电流输出”可任选其一。(HL-C1050L(-P)除外)

特点


配备0~5V的模拟电压输出※2

用测距传感器规定测定值
・ 直线性:±0.1%F.S.※1
・ 温度特性:0.03%F.S./℃
※1 : HG-C1030/HG-C1050/HG-C1100的情况


不仅能以mm为单位显示数值,还能读取模拟电压输出。
读入到PLC+模拟量单元,还能执行各种运算,并存储(记录)测量值。

配备0~5V的模拟电压输出

※2 :从2016年6月生产的产品开始,也可选择模拟电流输出选项。(HL-C1050L(-P)除外)

<紧凑>

设计出内部安装有镜面的新型光学系统
一般通过延长受光部分与受光元件(CMOS)之间的光路长度,从而可获得精度更高、更稳定的测量值,但是另一方面,传感器的进深方向会变长,机身形状也会变大。HG-C系列设计出内部安装有反射镜的新型光学系统,并缩短进深方向的尺寸,同时又可实现与变位传感器相媲美的高精度测量。

全新设计的内部反射镜设置

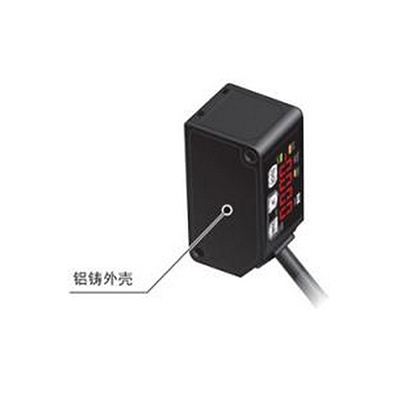

采用铝铸外壳,使机身免受变形和温度的困扰
采用同时兼顾轻量与强度的铝铸外壳。虽然尺寸小巧,但是机身坚固,从而减少外壳变形和温度等不稳定因素对测量精度所产生的影响。

<占绝对优势的稳定检测>
实现1/100mm的高精度检测

采用高精度CMOS传感器&独特的算法
采用位移传感器所使用的高精度CMOS影像传感器,以及位移传感器一直使用的本公司独特的算法,使距离设定反射型传感器实现前所未有的高精度(1/100mm)。

搭载高精度CMOS传感器&独创演算法

配备便利的功能


教导&窗口比较模式

存在检测物体的状态下,只需按下 “TEACH”键,即可简单地设定基准值。
另外,在2个基准值范围内即判为OK,超出范围即判为NG,1个输出即可做出判定。


1点教导





针对与检测物体基准面之间的距离,设置上限值和下限值,想要通过上下限的范围 进行判别时,使用该方式。

2点教导





执行2点教导,设定基准值范围。
※针对距离有所不同的检测物体有效。

3点教导




执行3点(检测物体A、B、C)教导时,教导值将会自动按照升序(教导值1、2、3)重新排列数值,在教导值1与教导值2之间设定基准值,并在教导值2与教导值3之间设定基准值,从而设定基准值范围。
※针对距离有所不同的检测物体有效。

除教导&窗口比较模式外,还配备有[上升沿微分模式]、[下降沿微分模式]以及[通常检测模式]。 在通常检测模式下,可使用基本教导方法中的“2点教导”,存在微小物体和背景物体的情况下, 还可使用便捷的[限位教导]。

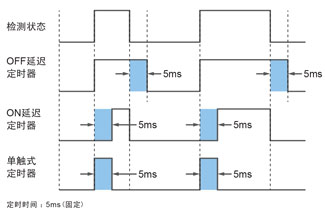

设定定时功能

可设定定时器的动作:“OFF延迟定时器”、“ON延迟定时器”、“单触式定时器”、“无定时器”。定时时间固定为5ms。


设定定时功能

OFF延迟定时器
<功能> 使输出信号延迟5ms。
<用途> 连接机器的响应速度较慢,检测时间无法满足其要求时,宜使用该设定。

ON延迟定时器
<功能> 从检测时开始,使5ms内的输出信号无效。
<用途> 想要使短时间信号无效的情况下,以及需要利用时间差进行控制的情况下,可方便地使用该设定。

单触式定时器
<功能>从检测时开始,仅在5ms内发送输出信号。
<用途> 根据连接机器的输入条件,信号时间必须保持恒定时,宜使用该设定。另外,想要使短时间的信号延长至必要的时间宽度时,也可有效使用该设定。

调零功能
该功能可使测量值强制 “调零”。可任意决定零点。以检测物体的高度为基准值,测量其公差的情况下,或者测量段差时,可方便地使用该功能。

调零功能
※调零功能有效时,调零指示灯(黄色)将会点亮。
※峰值·谷值保持功能有效时,如执行调零功能,则会使所保持的测量值复位。
※显示设定设为偏移时,将无法设置调零功能。

设定外部输入功能
可从以下4个功能中选择1个分配到外部输入线:“调零功能”、“教导功能”、“停止投光功能”、“触发功能”。

设定外部输入功能

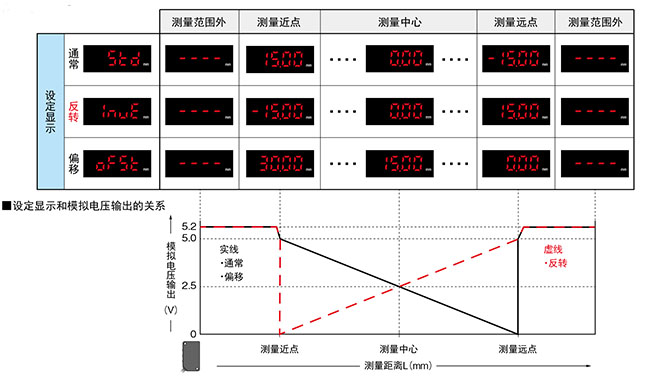

设定显示功能
相对于检测物体的移动方向,可选择以下三种显示方法 :“通常”、“反转”、“偏移”。

例:HG-C1050

设定显示功能


峰值、谷值保持功能

配备有峰值保持功能或者谷值保持功能。
峰值保持功能:该功能有效时,将会保持测量值的大值,显示并输出保持值。
谷值保持功能:该功能有效时,将会保持测量值的小值,显示并输出保持值。

※不能同时设定峰值保持功能和谷值保持功能。
※设定峰值保持功能或者谷值保持功能时,如执行调零功能,则会使所保持的测量值复位。



基准值微调功能

可在测量画面中微调基准值。教导后,也可对基准值进行微调。



按键锁定功能

可使按键操作失效,以免错误地更改已设定的条件。


※关于其他功能以及各功能的设定步骤,请参照「使用注意事项 PRO模式设定」

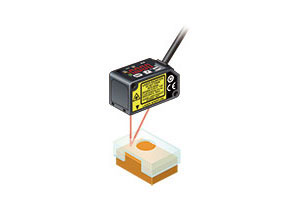

微晶石平整度检测新利器[HG-C1050L]


陶瓷行业特别推荐

专用方式,有效区分表层(透明)与底层(非透明)平面,准确测量表层的平整度。



搭载CMOS,高精度&小尺寸兼顾

继承HG-C1000搭载高精度CMOS及小尺寸的特性,在此基础上追加微晶石检测专用方式,实现光泽表面的精准检测。



双重模拟输出可切换

配备模拟电流4mA~20mA输出,模拟电压0V~5V输出,两种输出方式可切换,用户按需选择。(默认:模拟电流输出)

种类

种类 形状 测量中心距离
和测量范围
重复
精度
光束直径
(注1)
型号
NPN输出 PNP输出
检测中心
30mm型
HG-C 30±5mm 10μm 约ø50μm HG-C1030 HG-C1030-P
检测中心
50mm型
50±15mm 30μm 约ø70μm HG-C1050 HG-C1050-P
检测中心
50mm型
50±4mm 20μm 约ø150μm NEW
HG-C1050L
NEW
HG-C1050L-P
检测中心
100mm型
100±35mm 70μm 约ø120μm HG-C1100 HG-C1100-P
检测中心
200mm型
200±80mm 200μm 约ø300μm NEW
HG-C1200
NEW
HG-C1200-P
检测中心
400mm型
400±200mm 300μm
(检测距离
200~400mm)
800μm
(检测距离
400~600mm)
约ø500μm NEW
HG-C1400
NEW
HG-C1400-P
(注1): 测量中心距离处的值。按照中心光强度的1/e2(约13.5%)定义这些值。
如果定义范围外有漏光,并且检测点范围的反射率高于检测点本身,则结果可能会受到影响。

规格

种类 测量中心距离200mm型 测量中心距离400mm型

NPN
输出
HG-C1200 HG-C1400
PNP
输出
HG-C1200-P HG-C1400-P
符合规则 EMC适合指令、FDA规则
测量中心距离 200mm 400mm
测量范围 ±80mm ±200mm
重复精度 200μm 300μm(测量距离200~400mm)
800μm(测量距离400~600mm)
直线性 ±0.2%F.S. ±0.2%F.S.(测量距离200~400mm)
±0.3%F.S.(测量距离400~600mm)
温度特性 0.03% F.S./℃
光源 红色半导体激光 2级[JIS/IEC/GB/FDA(注2)]
最大输出:1mW、投光波峰波长:655nm
光束直径
(注3)
约ø300μm 约ø500μm
电源电压 12~24V DC±10% 脉动P-P10%以下
消耗电流(注4) 40mA以下(电源电压24V DC时)、65mA以下(电源电压12V DC时)
控制输出
NPN开路集电极晶体管
・ 最大流入电流:50mA
・外加电压:30V DC以下(控制输出-0V之间)
・ 剩余电压:1.5V以下(流入电流50mA时)
・ 漏电流:0.1mA以下


PNP开路集电极晶体管
・ 最大流入电流:50mA
・ 外加电压:30V DC以下(控制输出-+V之间)
・ 剩余电压:1.5V以下(流出电流50mA时)
・ 漏电流:0.1mA以下
  输出动作 入光时ON/非入光时ON 可切换
短路保护 配备(自动恢复)
模拟输出 模拟电压输出 ・输出范围:0~5V(报警时:+5.2V)
・输出阻抗:100Ω
模拟电流输出(注5) ・输出范围:4~20mA(报警时:0mA)
・输出阻抗:300Ω
反应时间 1.5ms/5ms/10ms 可切换
外部输入 〈NPN输出型〉
NPN无接点输入
・输入条件
无效:+8~+V DC或开路
有效:0~+1.2V DC
・输入阻抗:约10kΩ


PNP无接点输入
・输入条件
无效:0~+0.6V DC或开路
有效:+4~+V DC
・ 输入阻抗:约10kΩ
污损度 2
使用标高 2,000m以下



保护构造 IP67(IEC)
使用环境
温度
-10~+45℃(注意不可结露、结冰)、储存时:-20~+60℃
使用环境
湿度
35%RH~85%RH、储存时:35%RH~85%RH
使用环境
照度
白炽灯:受光面照度3,000 lx以下
耐振动 耐久10~55Hz(周期1分钟)  双振幅1.5mm  XYZ各方向2小时
耐冲击 耐久500m/s2(约50G)  XYZ各方向3次
电缆 0.2mm2 5芯复合电缆,长2m
延长电缆 0.3mm2以上电缆 最多延长至全长10m
材质 本体外壳:压铸铝 前罩:丙烯基
重量 本体重量:约35g(不含电缆),约85g(含电缆)
(注1): 未指定测量条件时,使用条件如下:电源电压:24V DC 环境温度:+20℃ 响应时间:10ms、测量中心距离的模拟输出值。对象物体:白色陶瓷。
(注2): 根据FDA规则中Laser Notice No.50规定,并以FDA为准。
(注3): 测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光,并且检测点范围有高于检测点本身的强反射,测定结果可能会受到影响。
(注4): 从2016年6月生产的产品开始进行规格变更。
2016年5月前生产的产品: 40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)
(注5): 从2016年6月生产的产品开始追加了模拟电流输出功能。
种类 测量中心距离30mm型 测量中心距离50mm型 测量中心距离100mm型

NPN
输出
HG-C1030 HG-C1050 HG-C1100
PNP
输出
HG-C1030-P HG-C1050-P HG-C1100-P
符合规则 EMC适合指令、FDA规则
测量中心距离 30mm 50mm 100mm
测量范围 ±5mm ±15mm ±35mm
重复精度 10μm 30μm 70μm
直线性 ±0.1% F.S.
温度特性 0.03% F.S./℃
光源 红色半导体激光 2级(JIS/IEC/GB)/Ⅱ级(FDA)(注2)
最大输出:1mW、投光波峰波长:655nm
光束直径
(注3)
约ø50μm 约ø70μm 约ø120μm
电源电压 12~24V DC±10% 脉动P-P10%以下
消耗电流(注4) 40mA以下(电源电压24V DC时)65mA以下(电源电压12V DC时)
控制输出   〈NPN输出型〉
NPN开路集电极晶体管
・ 最大流入电流:50mA
・ 外加电压:30V DC以下(控制输出-0V之间)
・ 剩余电压:1.5V以下(流入电流50mA时)
・ 漏电流:0.1mA以下

〈PNP输出型〉
PNP开路集电极晶体管
・ 最大源电流:50mA
・ 外加电压:30V DC以下(控制输出-+V之间)
・ 剩余电压:1.5V以下(流出电流50mA时)
・ 漏电流:0.1mA以下
输出动作 入光时ON/非入光时ON 可切换
短路保护 配备(自动恢复)
模拟输出 模拟电压输出 ・输出范围:0~5V(报警时:+5.2V)
・输出阻抗:100Ω
模拟电流输出(注5) ・输出范围:4~20mA(报警时:0mA)
・输出阻抗:300Ω
反应时间 1.5ms/5ms/10ms 可切换
外部输入 〈NPN输出型〉
NPN无接点输入
・输入条件
无效:+8~+V DC或开路
有效:0~+1.2V DC
・输入阻抗:约10kΩ


PNP无接点输入
・输入条件
无效:0~+0.6V DC或开路
有效:+4~+V DC
・ 输入阻抗:约10kΩ
污损度 2
使用标高 2,000m以下
耐环境性 保护构造 IP67(IEC)
使用环境
温度
-10~+45℃(注意不可结露、结冰)、存储时20~+60℃
使用环境
湿度
35%RH~85%RH,存储时:35%RH~85%RH
使用环境
照度
白炽灯:受光面照度3,000 lx以下
电缆 0.2mm2 5芯复合电缆,长2m
材质 本体外壳:压铸铝 前罩:丙烯基
重量 本体重量:约35g(不含电缆),约85g(含电缆)
(注1): 未指定测量条件时,使用条件如下:电源电压:24V DC 环境温度:+20℃ 响应时间:10ms、测量中心距离的模拟输出值。对象物体:白色陶瓷。
(注2): 根据FDA规则中Laser Notice No.50规定,并以FDA为准。
(注3): 测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光,并且检测点范围有高于检测点本身的强反射,测定结果可能会受到影响。
(注4): 从2016年6月生产的产品开始进行规格变更。
2016年5月前生产的产品: 40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)
(注5): 从2016年6月生产的产品开始追加了模拟电流输出功能。
种类 测量中心距离50mm型

NPN
输出
HG-C1050L
PNP
输出
HG-C1050L-P
测量中心距离 50mm
测量范围 ±4mm
重复精度 20μm
直线性 ±0.3% F.S.
温度特性 0.03% F.S./℃
光源 红色半导体激光 1级(JIS/IEC/GB)
最大输出:0.2mW、发光光束波长:655nm
光束直径
(注2)
约ø150μm
受光元件 CMOS图形传感器
电源电压 12V~24V DC±10% 脉动P-P10%
消耗电流 40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)
控制输出   〈NPN输出型〉
NPN开路集电极晶体管
・ 最大流入电流:50mA
・ 外加电压:30V DC以下(控制输出和0V之间)
・ 剩余电压:1.5V以下(流入电流50mA下)
・ 漏电流:0.1mA以下

〈PNP输出型〉
PNP开路集电极晶体管
・ 最大源电流:50mA
・ 外加电压:30V DC以下(控制输出和+V之间)
・ 剩余电压:1.5V以下(流出电流50mA下)
・ 漏电流:0.1mA以下
输出动作 入光时ON/非入光时ON 可切换
短路保护 配备(自动恢复)
模拟输出 电压 ・输出范围:0V~5V(报警时:+5.2V)
・输出阻抗:100Ω
电流 ・输出范围:4mA~20mA(报警时:0mA)
・负载阻抗:300Ω最大
反应时间 1.5ms/5ms/10ms 可切换
外部输入 〈NPN输出型〉
NPN无接点输入
・输入条件
无效:+8V~+V DC或者开放
有效:0V~+1.2V DC
・输入阻抗:约10kΩ


PNP无接点输入
・输入条件
无效:0V~+0.6V DC或者开放
有效:+4~+V DC
・ 输入阻抗:约10kΩ
保护构造 IP67(IEC)
污染度 2
使用环境温度 -10℃~+45℃(注意不可结露、结冰)、存储时:-20℃~+60℃
使用环境湿度 35%RH~85%RH、存储时:35%RH~85%RH
使用环境照度 白炽灯:受光面照度3,000 lx以下
使用标高 2,000m以下
电缆 0.2mm2 5芯复合电缆长2m
材质 本体外壳:铝铸件 前面盖板:丙烯基
重量 约35g(不含电缆)、约85g(含电缆)
适用规格 符合EMC指令
(注1): 未指定测量条件时,使用条件如下:电源电压:24V DC、环境温度:+20℃、反应时间:10ms、测量中心 距离的模拟输出值。对象物体:白色陶瓷。
(注2): 该值为测量中心距离上的值。按照中心光强度的1/e2(约13.5%)定义这些值。如果定义区域外有漏光,并且 检测点范围有高于检测点本身的强反射,检测结果可能会受到影响。
(注3): 测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光,并且检测点范围有高于检测点本身的强反射,测定结果可能会受到影响。

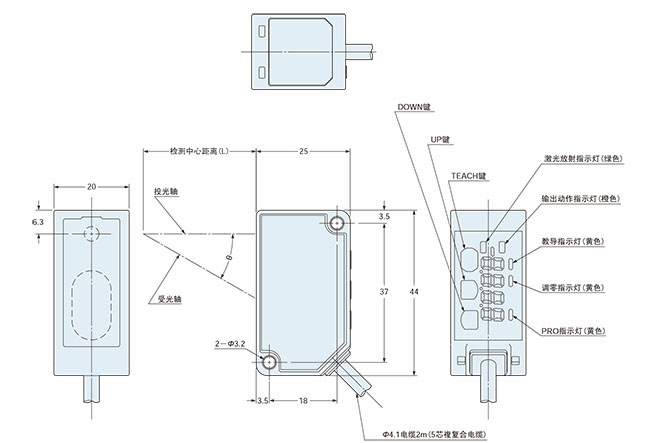

尺寸图

  • 单位mm

HG-C□

HG-C□
型号 测量中心距离(L) θ
HG-C1030(-P) 30 30°
HG-C1050(-P) 50 22.5°
HG-C1100(-P) 100 12.5°
HG-C1200(-P) 200 6.3°
HG-C1400(-P) 400 3.2°

HG-C1050L/HG-C1050L-P

(注)为方便光轴调整,请采用可进行微调整的方式安装。

MS-HG-01

简易安装支架(另售)

MS-HG-01
材质 : SUS304
附带2个带垫圈M3螺丝(SPCC)(长25mm)

安装图

MS-HG-01安装图

用途

真实传达测量值

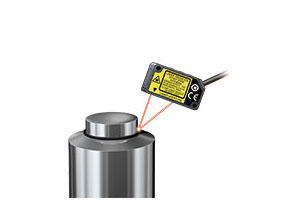

测量铁环材料的歪曲量
测量铁环材料的歪曲量
测量螺线管部件的插入量
测量螺线管部件的插入量

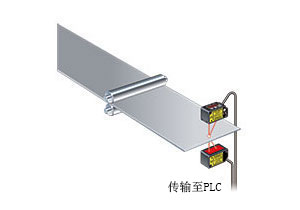

测量板厚
测量板厚

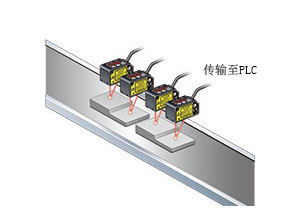

测量部件的厚度
测量部件的厚度

小型・轻量

控制分配头的高度
控制分配检测头的高度

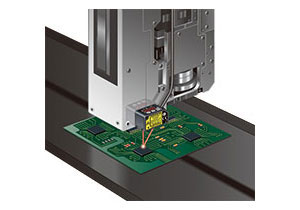

控制贴片机检测头的高度
控制贴片机检测头的高度

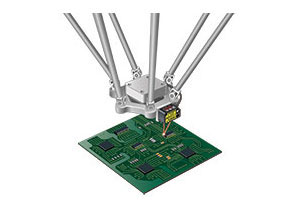

控制并联连杆机器人的高度
控制并联连杆机器人的高度
安装在食品包装生产线的水洗部分周边(IP67)
安装在食品包装生产线的水洗部分周边(IP67)

※传感器的投光面和受光面溅到水的状态下,可能无法正确地进行测量,因此敬请注意。

长距离测量

车载用座椅的检测
车载用座椅的检测
铸造部件的正反判断
铸造部件的正反判断
测量功能性薄膜的余量
测量功能性薄膜的余量
通过观察孔检测部件
通过观察孔检测部件

卓越的段差检测性能

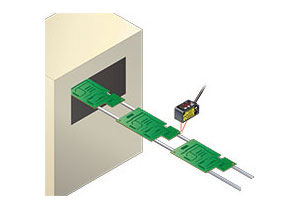

检测基板的翘曲度
检测基板的翘曲度
检测引线框架的重叠
检测引线框架的重叠

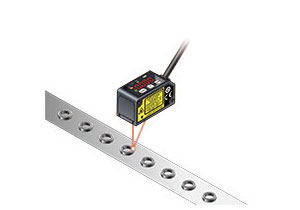

检测垫圈的有无
检测垫圈的有无
检测O型环的有无
检测O型环的有无

可选件

品名 型号 内容
简易安装支架
(注1)
MS-HG-01 NEW 立式安装支架
(注1): 因是简易安装支架,用来获取位移数据和做严苛检测时,根据设置条件可能无法保持检测特性,请注意。

简易安装支架

MS-HG-01

材质: SUS304
附带2个带垫圈M3螺丝(长25mm)(SPCC)
