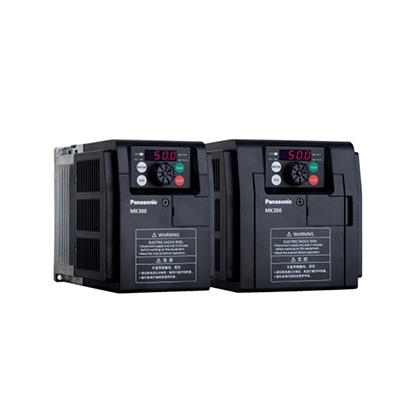

变频器MK300系列 AMK3001P54

小型高性能变频器,精准控制,贴心功能。

编 号:1012621779

型 号:AMK3001P54(1.5KW)

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件



精准控制,贴心功能 小型高性能变频器MK300

特点

■可选制式无传感器矢量控制功能
可以驱动无编码器的普通电机实现高精度和高响应速度。
在低速0.5Hz时,可以实现200%转矩输出(0.75~3.7kW无传感器矢量控制模式下)。

■速度—力矩特性示例
AMK3001P54(无传感器矢量控制)
马达:1.5kW 4P

针对重负载与轻负载的双重规格选定

产品明记出变频器功率性能,方便用户参考选型。针对特定行业,可达到小马拉大车的效果。
■重负载规格
过负载电流额定:额定输出电流的150%,1分钟。
可对应当前变频器的标准负载规格的电机应用。
■轻负载规格
过负载电流额定:额定输出电流的120%,1分钟。
可对应比当前变频器规格高一档的电机应用。

■搬送机控制应用
通过力矩控制,在低速启动等应用环境下,能够发挥其优越的驱动能力。

丰富功能与应用

■对应纺织络筒机功能
纺织绕线往复运转功能,在如右图所示的三角波模式的频率下运行。
■更多的运行模式:
·随机摆动模式 可以有效防止绕线堆积在同一点
·绕线长度停止模式 绕线累计一定长度后自动停止功能
·脉冲输入长度计算模式 方便显示统计绕线长度,计算结果可通信
·两点模式 基准频率随绕线长度平滑最终变化至第二频率

■纺织机械应用
应用于多数使用变频器的纺织设备。

■纺织绕线往复运转功能
绕线模式控制功能如图所示的三角波模式的频率下运行。

配备高速电流限流功能

即使因负载变动而在瞬间内流过过大电流,MK300也不会跳闸,而是继续运转,从而提高了生产性。对重型转车台的急速加速和面包、面类等粘性较高的物体的搅拌等有效。

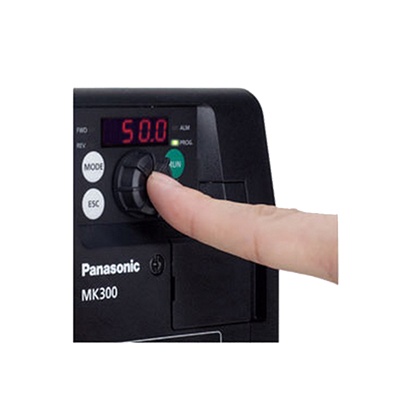

操作简便

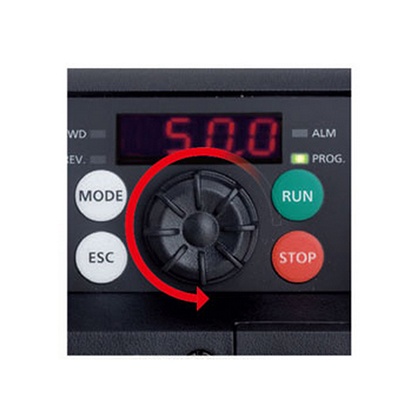

■旋钮式快速选择操作
包含确认按钮的旋钮,在参数选择时可进行快速的选择与设定。
提高了操作速度和精度。

维护自由

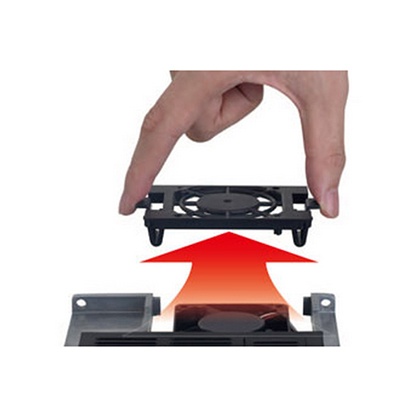

■冷却风扇的简单交换
冷却风扇处的精巧设计,让冷却风扇的更换更加便捷。产品维护效率大大提高。

种类


分类 型号 适用电机输出(kW)注1) 额定输出电流(A)注2) 额定输出容量(kVA)注3) 电源容量(kVA)注4) 大概重量(kg)
重负载规格
AMK3000P74
0.75
2.6
2.1
3.1
1.5
AMK3001P54
1.5
4.0
3.2
4.8
1.6
AMK3002P24
2.2
6.0
4.8
7.2
1.9
AMK3003P74
3.7
9.5
7.6
11.4
2.0
轻负载规格
AMK3000P74
1.5
3.6
2.9
4.3
1.5
AMK3001P54
2.2
5.4
4.3
6.5
1.6
AMK3002P24
3.7
6.9
5.5
8.2
1.9
AMK3003P74
5.5
11.1
8.8
13.3
2.0
注1): 适用电机是指使用4极标准电机时的最大适用容量。
选择机型时,请确保变频器额定输出电流在电机额定电流以上。
注2): 变频器的额定输出电流因设定载波频率而发生变化。请降低输出电流加以使用。
注3): 额定输出容量是指输出电压为460V AC时的情形。
注4): 电源容量因电源侧的阻抗而发生变化。请准备好标示值以上规格的电源。

规格


项目 规格
标准适用电机输出(kW) 0.75~3.7 kW
额定输出
额定电压 三相380~460V AC(电源电压比例)
过负载电流额定 重负载规格:额定输出电流的150% 1 分钟
轻负载规格:额定输出电流的120% 1 分钟
输入电源 相数·电压·频率 三相380~460V AC 50/60Hz
电压允许变动 额定输入交流电压的+10%、-15%
频率允许变动 额定输入频率的±5%
瞬间电压降低耐量 323V AC 以上继续运行
降低至323V AC 以下时继续运行15ms
输出频率 频率范围 V/F控制:0.2~400Hz
无传感器矢量控制:0.5~120Hz
频率显示 数字显示
频率精度 模拟设定:最高设定频率的±0.5%以内(25℃±10℃)
数字设定:最高设定频率的±0.01%以内(-10~+50℃)
频率分辨率 模拟设定时:0.1Hz(50/60Hz模式时)
数字设定时:0.1Hz
变频器控制方式 高载波频率正弦波PWM控制(可选择V/F控制、无传感器矢量控制)
载波频率 ·V/F 控制设定时:可选择9 种(0.8~15kHz可变)
·无传感器矢量控制设定时:可选择6 种(2.5~15kHz可变) (0.8,1.1,1.6,2.5,5.0,7.5,10.0,12.5,15.0kHz)
运行 运行•停止 ·操作面板开关
·可选择1a接点信号、3线输入(1a、1b接点信号)
·RS485 通信
·可设定待机时间(0.1~100秒)
正转•反转 ·操作面板开关
·1a接点信号(可设定禁止反转)
·RS485通信
点动运行 运行频率0.2~400Hz任意设定、加速·减速时间0.04~3600秒任意设定
停止模式 减速停止·惯性停止(选择切换)
复位功能 停止信号复位·外部复位·面板复位(可设定)及电源复位
启动频率 在0.2~60Hz任意设定
停止频率 在0.2~60Hz任意设定
瞬间停止再次启动运行 重新启动0Hz、重新启动运行频率、重新启动速度搜索(选择切换)
速度搜索 启动时速度搜索(可设定)
再试功能 再试选择:功能有/无、再试异常内容选择
再试次数:1~10 次任意设定
控制 频率设定信号 面板设定(操作面板):数字设定
外控操作模拟设定信号:
•电位器(10kΩ、1/4W以上)
•0-5V DC、0-10V DC
•4-20mA、0-20mA
外控操作数字设定信号:
•PWM信号(信号周期:1ms~2000ms),脉冲输入信号
•频率上升SW·降低SW·存储SW信号
通信设定:RS485通信
电压/频率特性 基底频率:在50Hz•60Hz固定、在45~400Hz任意设定
3点式V/F模式:任意设定电压、频率
V/F曲线:恒定力矩·降低力矩模式(选择切换)
力矩提升 0~40%任意设定、自动力矩提升(可选择)
加速•减速时间 0.04~3600秒(加速•减速个别设定)
加减速特性 直线、S字加减速(可选择)
第2功能选择 选择第2功能(加速•减速时间、力矩提升、电压/频率特性
(基底频率•3点式V/F模式)、电子热敏、模拟频率设定)
多段速频率设定 •多段速运行:最多可设定16段速(任意设定频率)
•定时器运行:最多可设定8段速(任意设定频率)
可与加速•减速时间进行链接
频率跳跃设定 最多可设定3处(频率跳跃幅度在1~10Hz之间任意设定)
上限频率设定 0.2~400Hz任意设定
下限频率设定 0.2~400Hz任意设定
偏置•增益频率设定 偏置频率:-99~250%任意设定
增益频率:0~500%任意设定
外部停止功能 外部异常停止、惯性停止(选择设定)
PID功能 PID控制模式(可设定)
离线自动调谐功能 电机常数的自动调谐
冷却风扇ON/OFF控制 可设定
通信功能 •接口:RS485串行通信
•通信速度:4800/9600/19200/38400/57600/115200bps(可选择)
•协议:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(选择切换)
•通信方式:半双工方式
•最多连接台数:31台
•最大传送距离:500m(总接线长度)
制动 再生制动力矩 •400V 0.75~3.7kW:20%以上
直流制动 在停止频率以下动作
•制动力矩水平:0~100
•制动时间:0.1~120秒任意设定
输出信号 模拟输出 输出规格:0~10V DC(最大1mA)
输出功能:输出频率•输出电流比例(选择切换)
开路式集电极输出 输出规格:最大额定50V DC、50mA
输出功能: 运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时结束信号、输出频率/电流比例PWM 信号(周期1ms)(可选择)
继电器输出 输出规格:1c接点(接点容量230V AC、0.3A电阻负载)
输出功能:运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号(可选择)
显示 运行•控制状态 输出频率、线速度显示(选择切换)、旋转方向
输出电压、内部直流电压、设定频率、通信站号、定时器运行次数、警报种类、控制电路端子状态 (输入信号、输出信号)、运行状态、PID(设定值、测定值、输出值)、自动调谐进行状况、累积运行 时间、累积风扇运行时间
异常内容 保护功能动作时显示符号(异常内容可存储4次)
保护 电流限制 在额定输出电流的1~200%下可设置限流功能
跳闸(停止) 瞬时过电流(SC1-6)、温度异常(OH)
过电流(OC1-3)、过负载·电子热敏继电器(OL)、电压不足(LU)、过电压(OU1- 3)、冷却风扇故障(FAn)、外部异常(AU)、操作异常(OP)、CPU 出错(CPU).
防止失速功能 防止过电流失速、防止过电压失速
环境 使用周围温度•湿度 -10~+50℃(注1)(应无冻结)、90%RH以下(应无凝露)
保存温度•湿度 -25~+65℃、95%RH以下
振动 5.9m/s2(0.6G)以下
标高 标高1000m以下
使用场所 室内、应无腐蚀性气体、可燃性气体、油雾、灰尘
保护构造 IP20盘内安装形
冷却方式 0.75kW:自冷、1.5~3.7kW:风冷


(注1): 横向紧密安装时为-10~+40℃。

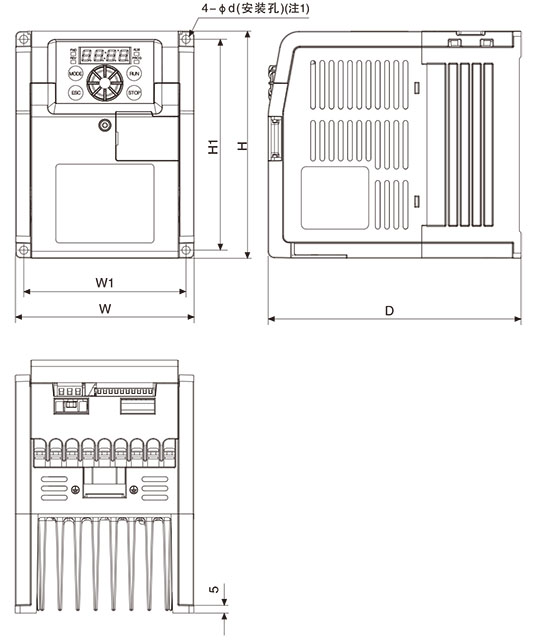

尺寸图

  • 单位mm

本体

(单位:mm)

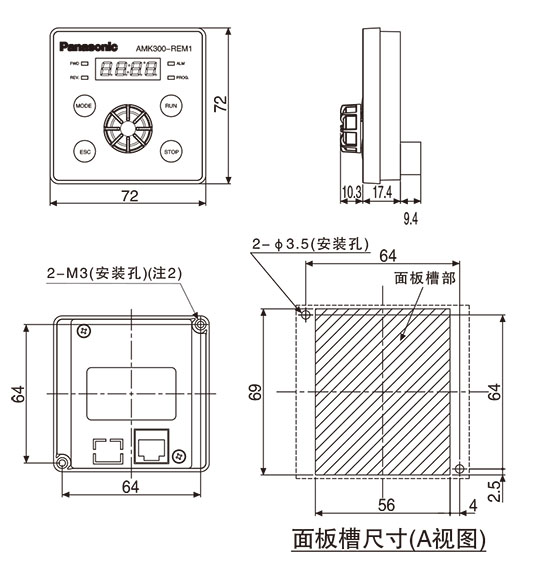

AMK300-REM1 操作面板

三相400V输入型

变频器容量 W1 W H1 H D Φd
0.75kW,1.5kW
100
110
130
140
156
5
2.2kW,3.7kW
130
140
130
140
156
5
注1): 安装孔使用M4螺丝。
注2): 安装孔使用M3螺丝。
注3): 0.75kW机种不配备冷却风扇。

系统构成

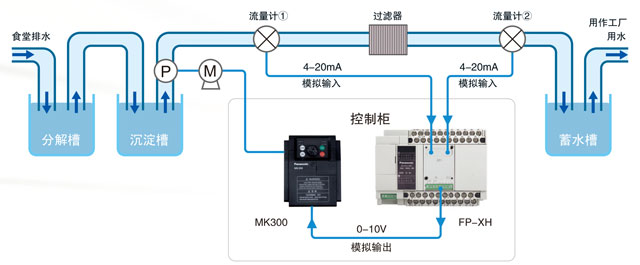

使用本公司小型PLC和MK300来控制水槽泵压

应用说明

■对工厂内食堂排水进行细菌分解,用泵汲取沉淀槽内蓄积的清水,经过过滤器过滤后,作为工业用水送至蓄水槽。
■用MK300来控制电机速度,从而调整泵的压力。
■利用PLC[FP-XH]向MK300输出速度指令,利用(0-10V)模拟信号。
■从FP-XH输出的速度指令(0-10V模拟输出)依据流量计②的值。流量计的值变小后,为提高泵压,增加模拟输出值。
■流量计①和流量计②的差值超过一定值后,判断为过滤器堵塞,从FP-XH输出更换信号。
■将模拟I/O插件(AFPX-A21)安装到 FP-XH后,可对应两个流量计的模拟输入和MK300的模拟输出,通过利用安装
面积较小的扩展插件,同时组合使用变频器MK300,从而为控制柜的小型化作出大贡献。

小型可编程控制器 FP-XH系列产品介绍

■高速、高性能
基本命令: 5k步内0.04μs;默认32k的大容量(14点机型16k),程序/寄存器3档容量切换。
■位置控制
全部通道,最高速达100kHz,最大6通道高速脉冲输出,直线插补、原点复位、重复动作等多功能运动控制。
■扩展性与兼容性
系列丰富的扩展插卡和扩展单元,最大可至452点;同时扩展4ch通信;与现存的FP-X程序可共通使用。
■通信
端子台式 RS232C通信口,无需插卡的PC-Link;扩展RS485通信插卡,最大可实现16台控制单元的数据共享。

可选件

品名 型号 形状 电源电压 通信方式 功能 主要特征
MK300操作面板 AMK300-REM1 MK300
变频器本体
供给(+5V)
RS485 远程操作功能
参数复制功能
变频器多台控制功能
无需其他电源(MK300本体供给)
无需专用连接电缆(可用市售LAN缆线连接)
利用2个M3螺丝即可实现安装
