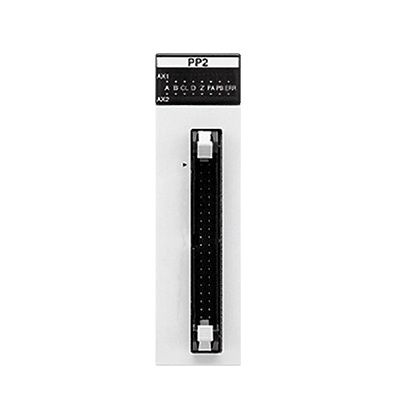

FP2SH系列扩展模块 位置控制单元智能型(脉冲输出型)-FP2-PP21(AFP2432)晶体管输出多功能型

扫描时间1ms/20k步,实现了高速处理的高性能模式。

编 号:1012491967

型 号:FP2-PP21(AFP2432)

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件


位置控制单元、高速计数器单元、脉冲I/O单元

品名 规格 订货产品号
输出型 控制轴数 速度指令
FP2
位置控制单元
RTEX
2轴型 AFP243610
4轴型 AFP243620
8轴型 AFP243630
Control Confi gurator
PM
位置控制单元RTEX专用日语版软件 AFPS66110
位置控制单元RTEX专用英语版软件 AFPS66510
FP2
位置控制单元
多功能型 ※3
晶体管 独立2轴 1pps~500kpps AFP2432
独立4轴 AFP2433
线驱动器 独立2轴 1pps~4Mpps AFP2434
独立4轴 AFP2435
FP2
位置控制单元
插补型
晶体管 2轴(直线/圆弧、插补、同步) 1pps~500kpps AFP243710
4轴(2轴直线、2轴圆弧、3轴直线、3轴螺旋、2轴同步) AFP243720
线驱动器 2轴(直线/圆弧、插补、同步) 1pps~4Mpps AFP243711
4轴(2轴直线、2轴圆弧、3轴直线、3轴螺旋、2轴同步) AFP243721
FP2
高速计数器单元
中断输入8点 高速计数器4CH 比较输出8点
输入:24V DC 输出:5~24V DC(0.1A 12点/0.8A 4点)
NPN输出 AFP2441
PNP输出 AFP2451
FP2
脉冲I/O单元
中断输入8点 高速计数器4CH
比较输出8点 脉冲输出4CH PWM输出4CH
输入:24V DC 输出:5~24V DC(0.1A 12点/0.8A 4点)
NPN输出 AFP2442
PNP输出 AFP2452
※1 附带散线压接用插座。接线时压接工具(品号AXY52000FP)。使用专用工具终端或扁平电缆插座时, 请另外定货。
※2 关于电机驱动器I/F终端Ⅱ, 请参照FPΣ的有关项目。
※3 标准(以住)产品的FP2位置控制单元(AFP2430和AFP2431)和FP2位置控制单元多功能型不可兼容。详细情况请向本公司查询。


智能单元

模拟量输入输出单元

strong>■模拟量输入单元 [AFP2401/AFP2402]

模拟量输入单元


■模拟量输入单元 [AFP2400L]

模拟量输入单元


■模拟量输入单元 [AFP2410]

模拟量输入单元


位置控制・计数控制用单元

■位置控制单元(2轴) [AFP2432/AFP2434/AFP243710/AFP243711]

位置控制单元(2轴)


■位置控制单元(4轴) [AFP2433/AFP2435/AFP243720/AFP243721]

位置控制单元(4轴)


■高速计数单元, 脉冲I/O单元 [AFP244*/AFP245*]

高速计数单元, 脉冲I/O单元

规格比较

项目 FP2SH CPU单元 FP10SH CPU单元
FP2−C2L(AFP2221)
FP2−C2(AFP2231)
FP2−C2P(AFP2235)
FP2−C3P(AFP2255)
AFP6221V3 AFP6211V3
控制I/O
点数
基本构成时 使用母板时最大768点(12模块)
使用母板H型时最大512点(8模块)
最大512点
扩展构成时 母板使用时最大1600点(25模块)
使用母板H时最大2048点(32模块)
最大2048点
远程I/O
使用时
最大8192点 最大8192点
程序
容量
内置RAM 约60k步
(FP2−C3P约120k步)
约30k步
扩展时 - 约60k步/约120k步
运算速度
(代表值)
基本命令 0.03μs~/命令 0.04μs~/命令 0.10μs~/命令
应用命令 0.06μs~/命令 0.08μs~/命令 0.20μs~/命令






继电器 外部输入(X) 8192点 8192点
外部输出(Y) 8192点 8192点
内部继电器(R) 14192点 14192点
计时器、计数器(T/C) 合计3072点 合计3072点
链接继电器(L) 10240点 10240点
脉冲继电器(P) 2048点 2048点
异常通知继电器(E) 2048点 2048点
存储
区域
数据寄存器(DT) 10240字 10240字
文件寄存器(FL) FP2−C2L:32765字
FP2−C2、FP2−C2P、FP2−C3P:32765字×3Bank
32765字
链接寄存器(LD) 8448字 8448字
计时器/计数器
(SV)
3072字 3072字
计时器/计数器
经过时间范围(EV)
3072字 3072字
索引寄存器
(I0~ID)
14字×16Bank 14字×16Bank
注释输入 内置 可选件
日历计时器功能 内置 内置
ROM运转功能 FP2−C2L、FP2−C2时 :可选件
FP2−C2P、FP2−C3P时:本体内置
可选件

返回页首


FP2SH与FP2的兼容注意事项

■关于硬件的兼容性
使用FP2SH时单元、关联产品大致与FP2通用、但请注意以下几点。

可选件的存储单元无法通用。

  • 可以使用FP2SH CPU单元[型号FP2−C2 或者FP2−C2L]的存储单元、仅限[型号FP2−EM7或者订货产品号AFP2208]。
  • FP2用的存储单元无法使用[型号FP2−EM1、EM2、EM3、EM6]。

不同的可选件的ROM、非易失性内存种类不同。

  • 可以使用FP2SH CPU单元[型号FP2−C2]的ROM、为[订货产品号AFP5208或者AFP5209]。首先在非易失性内存上安装存储单元[订货产品号AFP2208]后方能通用。
  • FP2用的ROM无法使用[订货产品号AFP2204或者AFP2205]。

备用电池种类不同。

  • FP2SH CPU单元用的电池为带有连接器电池[订货产品号AFP8801]。
  • FP2 CPU单元无法使用电池[订货产品号AFC8801]。

计数器定时器・注释寄存器非预先内置。

  • FP2SH CPU单元为内置无需可选件。

关于FP2SH的ROM运转功能

  • 对应小型PC卡CPU单元(FP2−C2P、FP2−C3P)、内置有可以使用程序的寄存器F−ROM。此外,无法交换使用F−ROM。

■关于软件的兼容性
FP2SH为FP2升级兼容产品、在FP2SH上均能运行。其他点数等事项请确认规格表。


FP2/FP2SH与FP10SH兼容注意事项

■关于硬件的兼容性
使用FP2SH时单元、关联产品大致与FP2通用、但请注意以下几点。

可选件的存储单元无法通用。

  • 可以使用FP2SH CPU单元[型号FP2−C2 或者FP2−C2L]的存储单元、仅限[型号FP2−EM7或者订货产品号AFP2208]。
  • FP2用的存储单元无法使用[型号FP2−EM1、EM2、EM3、EM6]。

不同的可选件的ROM、非易失性内存种类不同。

  • 可以使用FP2SH CPU单元[型号FP2−C2]的ROM、为[订货产品号AFP5208或者AFP5209]。首先在非易失性内存上安装存储单元[订货产品号AFP2208]后方能通用。
  • FP2用的ROM无法使用[订货产品号AFP2204或者AFP2205]。

备用电池种类不同。

  • FP2SH CPU单元用的电池为带有连接器电池[订货产品号AFP8801]。
  • FP2 CPU单元无法使用电池[订货产品号AFC8801]。

计数器定时器・注释寄存器非预先内置。

  • FP2SH CPU单元为内置无需可选件。

关于FP2SH的ROM运转功能

  • 对应小型PC卡CPU单元(FP2−C2P、FP2−C3P)、内置有可以使用程序的寄存器F−ROM。此外,无法交换使用F−ROM。

■关于软件的兼容性
FP2SH为FP2升级兼容产品、在FP2SH上均能运行。其他点数等事项请确认规格表。


FP2SH用小PC卡

部分小PC卡生产终止,订货时敬请注意产品型号。

生产终止品

种类 内存容量 订货产品号 使用电池类型
SRAM型 2MB AIC52000 内置蓄电池(充电型)

新商品

种类 内存容量 订货产品号 使用电池类型
SRAM型 2MB AFP2209 锂电池(交换型)

注意

关于AFP2209

  • 使用可替换的锂电池。初次使用时请使用包装中的电池。

关于AIC52000

  • 内置备用蓄电池寄存器。初次使用时,请将电池充电24小时以上。完全充电、可备用3个月以上。 PLC通电状态下不会使用。在无法定期充电会降低寿命。无法更换备用电池。

可选件


商品 订货产品号
虚设单元
空插槽用的盖子
AFP2300
FP2SH用 维修用电池
FP2SH CPU单元用 附带电缆
AFP8801
小PC卡
AFP2209用
AFP2806
附属于FP2 I/O单元的端子台
安装在FP2 I/O单元(端子台型)(5个装)
AFP2800
散线连接器(附属品)
附属于FP2 I/O单元和位置控制单元(2个装)
AFP2801
扁平电缆连接器(40芯)
F用于FP2 I/O单元、位置控制单元用。
用扁平电缆进行统一配线时使用。(2个装)
AFP2802
