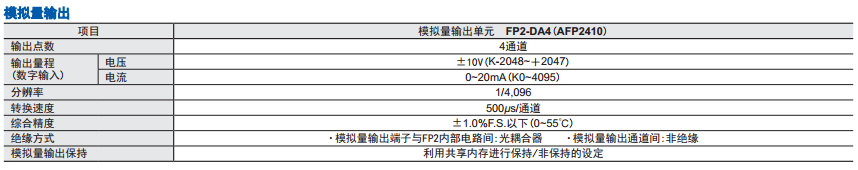

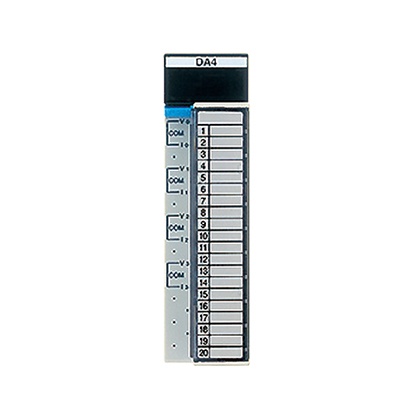

FP2SH系列模拟量输入输出用高功能单元-FP2-DA4(AFP2410) 模拟量输出单元

扫描时间1ms/20k步,实现了高速处理的高性能模式。

编 号:1012481971

型 号:FP2-DA4(AFP2410)

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

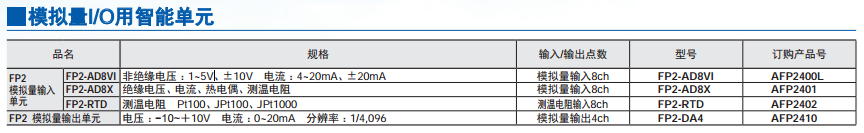

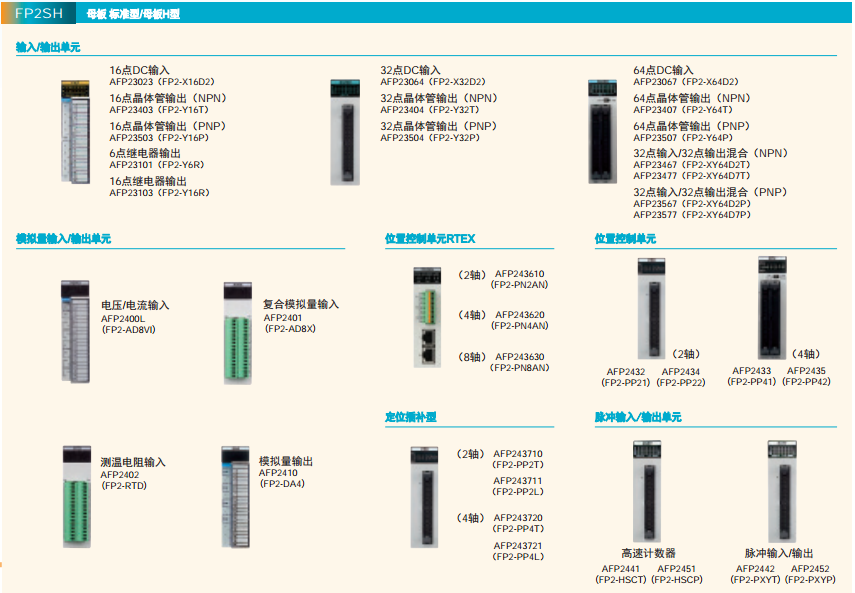

模拟量输入输出用高功能单元

品名 规格 输入输出点数 型号 订货产品号
FP2
模拟量输入
单元
FP2-AD8VI 非绝缘电压:1~5V、±10V
电流:4~20mA、±20mA
模拟量输入8ch FP2-AD8VI AFP2400L
FP2-AD8X 绝缘电压、电流、热电偶、测温电阻 模拟量输入8ch FP2-AD8X AFP2401
FP2-RTD 测温电阻 Pt100、JPt100、JPt1000 测温电阻输入8ch FP2-RTD AFP2402
FP2 模拟量输出单元 电压:-10~+10V
电流:0~20mA
分辨率:1/4,096
模拟量输入4ch FP2-DA4 AFP2410


智能单元

模拟量输入输出单元

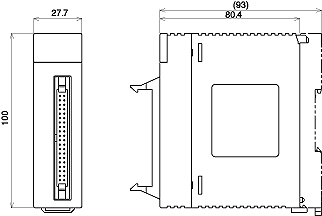

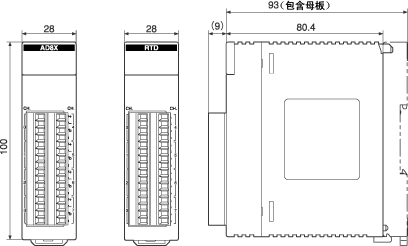

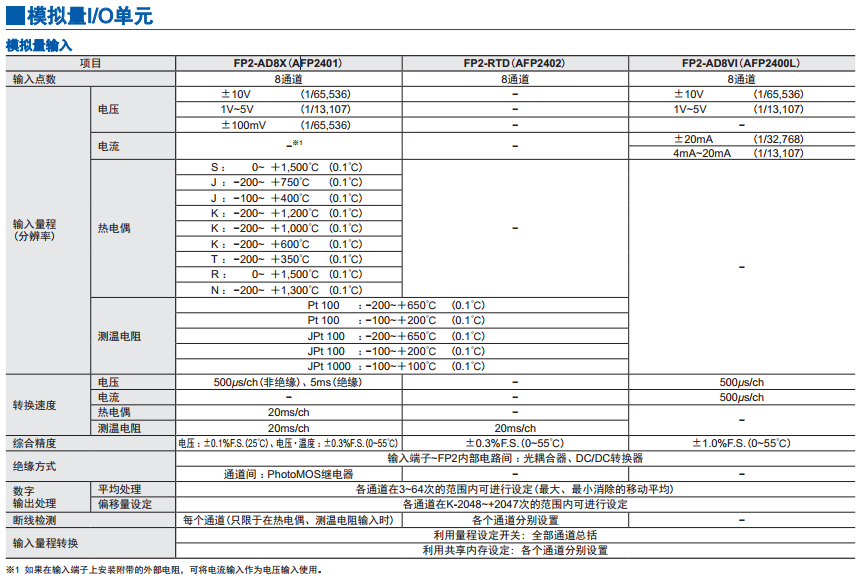

strong>■模拟量输入单元 [AFP2401/AFP2402]

模拟量输入单元

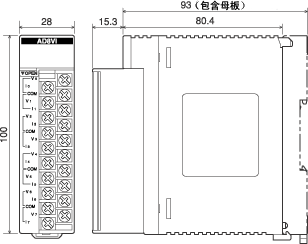

■模拟量输入单元 [AFP2400L]

模拟量输入单元

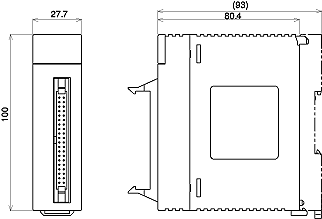

■模拟量输入单元 [AFP2410]

模拟量输入单元


位置控制・计数控制用单元

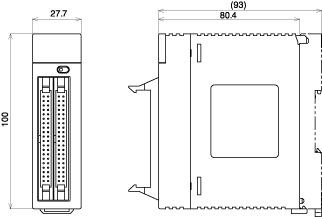

■位置控制单元(2轴) [AFP2432/AFP2434/AFP243710/AFP243711]

位置控制单元(2轴)


■位置控制单元(4轴) [AFP2433/AFP2435/AFP243720/AFP243721]

位置控制单元(4轴)


■高速计数单元, 脉冲I/O单元 [AFP244*/AFP245*]

高速计数单元, 脉冲I/O单元

规格比较

项目 FP2SH CPU单元 FP10SH CPU单元
FP2−C2L(AFP2221)
FP2−C2(AFP2231)
FP2−C2P(AFP2235)
FP2−C3P(AFP2255)
AFP6221V3 AFP6211V3
控制I/O
点数
基本构成时 使用母板时最大768点(12模块)
使用母板H型时最大512点(8模块)
最大512点
扩展构成时 母板使用时最大1600点(25模块)
使用母板H时最大2048点(32模块)
最大2048点
远程I/O
使用时
最大8192点 最大8192点
程序
容量
内置RAM 约60k步
(FP2−C3P约120k步)
约30k步
扩展时 - 约60k步/约120k步
运算速度
(代表值)
基本命令 0.03μs~/命令 0.04μs~/命令 0.10μs~/命令
应用命令 0.06μs~/命令 0.08μs~/命令 0.20μs~/命令






继电器 外部输入(X) 8192点 8192点
外部输出(Y) 8192点 8192点
内部继电器(R) 14192点 14192点
计时器、计数器(T/C) 合计3072点 合计3072点
链接继电器(L) 10240点 10240点
脉冲继电器(P) 2048点 2048点
异常通知继电器(E) 2048点 2048点
存储
区域
数据寄存器(DT) 10240字 10240字
文件寄存器(FL) FP2−C2L:32765字
FP2−C2、FP2−C2P、FP2−C3P:32765字×3Bank
32765字
链接寄存器(LD) 8448字 8448字
计时器/计数器
(SV)
3072字 3072字
计时器/计数器
经过时间范围(EV)
3072字 3072字
索引寄存器
(I0~ID)
14字×16Bank 14字×16Bank
注释输入 内置 可选件
日历计时器功能 内置 内置
ROM运转功能 FP2−C2L、FP2−C2时 :可选件
FP2−C2P、FP2−C3P时:本体内置
可选件

返回页首


FP2SH与FP2的兼容注意事项

■关于硬件的兼容性
使用FP2SH时单元、关联产品大致与FP2通用、但请注意以下几点。

可选件的存储单元无法通用。

  • 可以使用FP2SH CPU单元[型号FP2−C2 或者FP2−C2L]的存储单元、仅限[型号FP2−EM7或者订货产品号AFP2208]。
  • FP2用的存储单元无法使用[型号FP2−EM1、EM2、EM3、EM6]。

不同的可选件的ROM、非易失性内存种类不同。

  • 可以使用FP2SH CPU单元[型号FP2−C2]的ROM、为[订货产品号AFP5208或者AFP5209]。首先在非易失性内存上安装存储单元[订货产品号AFP2208]后方能通用。
  • FP2用的ROM无法使用[订货产品号AFP2204或者AFP2205]。

备用电池种类不同。

  • FP2SH CPU单元用的电池为带有连接器电池[订货产品号AFP8801]。
  • FP2 CPU单元无法使用电池[订货产品号AFC8801]。

计数器定时器・注释寄存器非预先内置。

  • FP2SH CPU单元为内置无需可选件。

关于FP2SH的ROM运转功能

  • 对应小型PC卡CPU单元(FP2−C2P、FP2−C3P)、内置有可以使用程序的寄存器F−ROM。此外,无法交换使用F−ROM。

■关于软件的兼容性
FP2SH为FP2升级兼容产品、在FP2SH上均能运行。其他点数等事项请确认规格表。


FP2/FP2SH与FP10SH兼容注意事项

■关于硬件的兼容性
使用FP2SH时单元、关联产品大致与FP2通用、但请注意以下几点。

可选件的存储单元无法通用。

  • 可以使用FP2SH CPU单元[型号FP2−C2 或者FP2−C2L]的存储单元、仅限[型号FP2−EM7或者订货产品号AFP2208]。
  • FP2用的存储单元无法使用[型号FP2−EM1、EM2、EM3、EM6]。

不同的可选件的ROM、非易失性内存种类不同。

  • 可以使用FP2SH CPU单元[型号FP2−C2]的ROM、为[订货产品号AFP5208或者AFP5209]。首先在非易失性内存上安装存储单元[订货产品号AFP2208]后方能通用。
  • FP2用的ROM无法使用[订货产品号AFP2204或者AFP2205]。

备用电池种类不同。

  • FP2SH CPU单元用的电池为带有连接器电池[订货产品号AFP8801]。
  • FP2 CPU单元无法使用电池[订货产品号AFC8801]。

计数器定时器・注释寄存器非预先内置。

  • FP2SH CPU单元为内置无需可选件。

关于FP2SH的ROM运转功能

  • 对应小型PC卡CPU单元(FP2−C2P、FP2−C3P)、内置有可以使用程序的寄存器F−ROM。此外,无法交换使用F−ROM。

■关于软件的兼容性
FP2SH为FP2升级兼容产品、在FP2SH上均能运行。其他点数等事项请确认规格表。


FP2SH用小PC卡

部分小PC卡生产终止,订货时敬请注意产品型号。

生产终止品

种类 内存容量 订货产品号 使用电池类型
SRAM型 2MB AIC52000 内置蓄电池(充电型)

新商品

种类 内存容量 订货产品号 使用电池类型
SRAM型 2MB AFP2209 锂电池(交换型)

注意

关于AFP2209

  • 使用可替换的锂电池。初次使用时请使用包装中的电池。

关于AIC52000

  • 内置备用蓄电池寄存器。初次使用时,请将电池充电24小时以上。完全充电、可备用3个月以上。 PLC通电状态下不会使用。在无法定期充电会降低寿命。无法更换备用电池。

可选件


商品 订货产品号
虚设单元
空插槽用的盖子
AFP2300
FP2SH用 维修用电池
FP2SH CPU单元用 附带电缆
AFP8801
小PC卡
AFP2209用
AFP2806
附属于FP2 I/O单元的端子台
安装在FP2 I/O单元(端子台型)(5个装)
AFP2800
散线连接器(附属品)
附属于FP2 I/O单元和位置控制单元(2个装)
AFP2801
扁平电缆连接器(40芯)
F用于FP2 I/O单元、位置控制单元用。
用扁平电缆进行统一配线时使用。(2个装)
AFP2802
