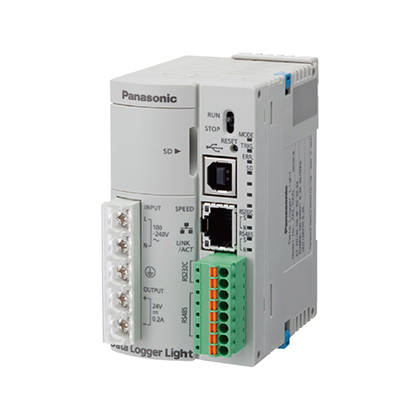

Data Logger Light(DLL)数据采集器AFP0804
任何人都可以更加简单地进行数据储存、远程监控等操作。
编 号：101558215
型 号：AFP0804
品 牌：Panasonic(松下电工)
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
任何人都可以更加简单地进行数据储存、远程监控等操作。
|
|
CE 已取得。
特点
|
通过USB与专用软件连接，在现场即可实现简单的设定。
无DLL主机也可设定的专用软件。
即使DLL的主机在现场，也可通过电脑单独地完成DLL的机器登录、条件设定等。
|
|
|
| ※ | 画面为印象图 |
|---|
设定变更同时对应USB和LAN环境两者。
通过电脑制定的设定数据，可以使用USB传输到主机。另外，对于连接到LAN环境的、位于远处的DLL，可以通过LAN来进行传输。因此，无论是单机型，还是系统升级时的设定变更，都可以高效、顺畅地对应。
|
合而为一，因此可以轻松导入、安装。
采用USB端口、SD/SDHC存储卡槽、AC自由电源等，因此使用时可节省施工和配线，提高便利性和成本优势。
|
对应SD/SDHC存储卡。
配备了近年来的主流媒体SD/SDHC存储卡槽。
另外，还对应CLASS10的高速，可以记录最大32GB。
对应AC自由电源，并且内置串行通信。
内置RS232C、RS485通信。
操作电源对应AC100～240V。
配备DC24V 0.2A的外部服务电源，便于与其它机器设备连接。
种类
| 品名 | 内容 | 订货产品号 | |
|---|---|---|---|
| Data Logger Light |
可登录设备数∶最大300个(无论1个文件还是16个文件合计均为最大300个)、 内部存储器∶1MB、 SD/SDHC存储卡∶最大32GB |
AKL1000 | |
| Data Logger Light(iopeNet对应) | AKL2000 | ||
| FP0用安装板30型 | 垂直安装Data Logger Light时的安装板(10张装) | AFP0811 | |
| FP0用安装板平坦型 | 水平安装Data Logger Light到机柜时的安装板(10张装) | AFP0804 | |
| FPΣ用电池 | 内部存储器保存数据、时钟功能备份用 | AFPG804 | |
| 端子台用螺丝刀 | PHOENICS端子台接线用 | AFP0806 | |
| Configurator DL | Data Logger Light设定用软件 | 免费下载(英文) | |
| Configurator WD | IP地址检索工具(Ver.1.50以上) | 免费下载(英文) | |
|
Data Logger Light 用户手册(PDF) |
解说Data Logger Light的使用方法、设定操作步骤等 | 免费下载 | |
规格
额定及性能
主机规格
| 项目 | 规格 |
|---|---|
| 额定操作电压 | 100～240V AC |
| 容许操作电压范围 | 85～264V AC (额定操作电压的85％～110％) |
| 频率 | 50 / 60Hz |
| 容许瞬时停电时间 | 10 ms以下 |
| 额定输出电压(服务电源) | 24V DC |
| 输出电压变动范围 | 21.6V～26.4V DC |
| 额定输出电流 | 0.2A※ |
| 使用环境温度 | -10 ～ +55 ℃ |
| 保存环境温度 | -25 ～ +70 ℃ |
| 消耗电流 | 230mA以下(at 100V AC) |
| 主机重量 | 约200g(不含电池) |
| ※ |
连接规格外的电流负载，并且连续处于过载状态时，将可能发生故障性。 另外，检测到短路后，Data Logger Light电源整体将停机。 |
|---|
功能规格
| 项目 | 规格 | ||
|---|---|---|---|
| 数据存储 |
存储 数据 |
内容 | 瞬时值、差分值、平均值、最小值、最大值 |
|
数据格式 (寄存器类有效) |
16位整数(带符号 / 无符号)、 32位整数(带符号 / 无符号)、 64位整数(带符号 / 无符号)※AKL2000除外、 HEX (4位 / 8位)、实数 |
||
| 可登录文件数 | 16 | ||
| 可登录设备※1 | 300点 / 1个文件 | ||
|
数据 保存 |
保存目标※2 |
・内部存储器(SRAM)：1MB ・SD / SDHC存储卡：2GB～32GB |
|
| 文件系统 | VFAT / FAT12 / FAT16 / FAT32 | ||
| 保存格式 | CSV文件格式 | ||
| 文件保存数 | 100 | ||
| 触发器 | 触发器类别 |
・一定周期(1秒～24小时，任意设定) ・接点状态(上升沿、下降沿、两边、 累积ON时间、累积开闭次数、ON状态、OFF状态) ・指定时刻(每分、每时、每日、每周、每月、每年、指定时刻) ・寄存器(＝、＞、＜、≠) ・触发器的组合(AND、OR) |
|
| 可登录数 | 128 | ||
|
邮件发送 功能 |
发送网络 | LAN | |
| 邮件内容 |
标题：半角16字符(全角8文字)以内 正文：半角256个字符(全角128文字)以内 |
||
| 可登录数 | 64 (无文件添附) | ||
|
网络 功能 |
通信规约 | TCP / IP、UDP / IP | |
| 应用程序规约 |
SMTP(对应POP / APOP认证)、 FTP(客户／服务器)、SNTP、DHCP、DNS、iopeNet(客户/仅限AKL2000) |
||
| ※1 | 可登录设备数无论是1个文件还是16个文件，合计均为最大300个。 |
|---|---|
| ※2 |
内部存储器可通过备份电池来保存。 但是，若电池电量用尽，则数据可能丢失，因此使用时请加以注意。 |
通信规格
接口：Ethernet规格
| 项目 | 规格 | |
|---|---|---|
| 接口 | IEEE802.3u、10BASE-T / 100BASE-TX | |
| 连接器形状 | RJ45 | |
| 传输规格 | 传输速度 | 10Mbps / 100Mbps |
| 传输方法 | 基带 | |
| 最大段长 | 100m | |
| 通信电缆 | UTP(类别5) | |
| 功能 |
自适应功能 MDI / MDI-X自动交换功能 |
|
| ※ | Ethernet是美国Xerox公司的注册商标。 |
|---|
接口：RS232C、RS485
| 项目 | 规格 | ||
|---|---|---|---|
| 接口 | RS232C(与内部电路不绝缘) | RS485(与内部电路绝缘) | |
| 通信形态 | 1：1通信 | 1：N通信 | |
| 连接局数 | 1局 | 99局※1 ※2 | |
| 通信方式 | 半二重方式 | ||
| 同步方式 | 调步同步方式 | ||
| 传输距离 | 15m | 最大1200m※3 | |
| 通信速度 | 4800, 9600, 19200, 38400, 57600, 115200bps | ||
| 传输格式 | 停止位 | 1bit / 2bit | |
| 奇偶位 | 奇数 / 偶数 / 无 | ||
| 数据长度 | 7bit / 8bit | ||
| 规约 | MEWTOCOL / MODBUS(RTU) | ||
| ※1 | 以电脑侧为从设备时，RS485设备建议使用LINEEYE公司生产的SI-35、SI-35USB。 |
|---|---|
| ※2 | 使用SI-35、SI-35USB、本公司生产的环保型功率表、PLC(可连接99台的机型)时，使用时的最大可连接台数为99台。 有其它机器同时存在时，最大连接台数限定为31台。 |
| ※3 | 根据传输速度及连接台数的不同，传输速度受到限制。若速度为38400bps以下，则最大为1200m、99台。 |
外部存储器规格
SD存储卡槽
建议使用Panasonic生产的SD存储卡。
| 项目 | 规格 |
|---|---|
| 支持媒体 | SD存储卡 |
| 支持格式标准※1 | 符合SD及SDHC标准 |
| 容量 | 2GB～32GB |
| 速度级 | Class2～Class10 |
| ※ |
格式化SD存储卡时，请从Panasonic主页下载格式化软件来进行格式化。 “Panasonic主页→综合客户支持→SD/SDHC存储卡综合页→软件下载一览”http://panasonic.jp/support/sd_w/download/ (截止至2010年8月)采用普通电脑软件格式化后的SD存储卡的文件系统，不符合SD存储卡标准。 |
|---|
尺寸图
- 单位mm
AKL1000/AKL2000
|
用途
楼宇・店铺的节能
|
食品相关的温度管理
|
设备、生产的高效化
|
没有电缆线也可进行数据传输
|
