FP7系列扩展单元 模拟量输出单元(高速・高精度型)-AFP7DA4H
已对应EthernetNet/IP功能。7大「节省」 为制造现场谋福音的PLC,诞生了。
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
7大「节省」
为制造现场谋福音的PLC,诞生了。
|
※1 | ※2 |
※1 | EMC指令(不包括AFPRP2□) |
---|---|
※2 | 不包括一部分型号 |
2015年9月 已对应EtherNet/IP功能。
2015年4月 CPU单元 低成本型[AFP7CPS21]开始发售了。
特点
最适用于简单的独立系统[CPU单元 低成本型(AFP7CPS21)]
实现高功能的扩展性与低成本/窄长化。
省空间化 |
|
|
低成本化
AFP7CPS31→ AFP7CPS21大幅降低成本。
|
现场情报收集、传输的可视化
为改变制造现场的状态,FP7加强了情报功能。
使用便利性得到进一步提高,FP7 实现了大幅进化。
|
|
【数据记录和传输方便】
在FP7存储的数据可以在电脑上传输,简便的信息统计。
实现跟踪性。
|
|
|
|
【现场的可视化】
系统状况在Web服务器的上传。
浏览器阅览功能。
|
|
【邮件信息通知】
邮件通知使用者设备的工作状态和日报以及故障时的紧急通知。
|
|
【最多可同220台机器通信】
PLC等的控制机器和PC等信息机器等,大多数的机器可以在EtherNet上进行简单的通信。
|
版本信息
本次的功能可以在下面版本的CPU单元、工具软件上使用。
Control FPWIN GR7: Ver. 2.3
CPU单元 : 固件 Ver. 3.0
2013年12月以后发售的CPU单元(Ver.2.0以后),可以对应固件版本升级。
详细请咨询。
|
|
1.从“ 节省” 编程时间的设想出发。
使程序实现功能块化,可由多人分担编写。
|
2.着眼于调试时间的 “节省”
调试时,可确认各个扫描中触点动作的时序。
|
|
3.先进性:“节省” 采取安全对策的工时。
防止设备在收货地发生程序被抄袭的情况。
|
由于可将CPU单元的访问权限细分化,因此可防止轻易篡改程序以及程序的流出。
4.“省去” 工作监控,提高了便利性。
可远程监控PLC的工作情况,并调取SD卡内所保存的数据。
|
Ethernet通信插件 AFP7CCET1
● 可在CPU本体中追加串行通信以及Ethernet通信。
●1台CPU单位可以实现与2个网络的通信。
※ | 不可以使用串联通信单元。 |
---|---|
※ | 在使用插件时CPU单元的软件版本必须是Ver.1.3以上。 |
|
5.独具匠心,“ 省去” 维护。
|
|
无需电池即可备份数据,无需更换电池。
由于无需电池,因此可减少装置的维护。另外,可轻松切断装置的电源,实现节电。
项目 | 无电池 | 有电池 |
---|---|---|
程序保持(注1) | ○ | ○ |
数据寄存器保持 | ○ | ○ |
日历/时钟的工作 | △(注2) | ○ |
(注1): | 可备份的DT最大为256k |
---|---|
(注2): | 未通电的状态下,保持约1周(通电时,需要通电30分钟以上) |
关于内置的日历/时钟,通过Ethernet也可修正日历,因此如在启动电源时进行修正,则可构建无电池的系统。
自动测量触点开闭次数和ON时间,从而判定设备的维护时期。
输入触点X: | 自动测量,并自动记录输入连接设备的总计ON时间、ON次数。 |
---|---|
输出触点Y: | 自动测量,并自动记录输出连接设备的总计ON时间、ON次数。 |
可掌握继电器、电机等设备的维护时期。 |
模拟量输入输出单元
通过通道间的绝缘量程来对应各种机器。
|
1.与以往产品相比,实现20倍的高速转换25μs/ch |
品名 | 规格 | 通道数 | 订购产品号 |
---|---|---|---|
FP7模拟量输入单元 (高速・多通道型) |
电压・电流、转换速度25μs/ch、分辨率16bit(最大)、精度±0.1%F.S.以下(25℃) | 8ch | AFP7AD8 |
FP7模拟量输入单元 (高速・高精度型) |
电压・电流、转换速度25μs/ch、分辨率16bit、 精度±0.05%F.S.以下(25℃)/±0.1%F.S.以下(0~55℃) |
4ch | AFP7AD4H |
FP7模拟量输出单元 (高速・高精度型) |
电压・电流、转换速度25μs/ch、分辨率16bit、 精度±0.05%F.S.以下(25℃)/±0.1%F.S.以下(0~55℃) |
4ch | AFP7DA4H |
模拟量输入输出单元
模拟输入规格
订货产品号 | AFP7AD4H | AFP7AD8 | ||
---|---|---|---|---|
ch数 | 4ch | 8ch | ||
输入量程 (分辨率 Max. 16bit) |
电压 |
−10~+10V(分辨率:1/62,500) 0~10V(分辨率:1/31,250) 0~5V(分辨率:1/31,250) 1~5V(分辨率:1/25,000) |
−10~+10V(分辨率:1/62,500) 0~10V(分辨率:1/31,250) 0~5V(分辨率:1/31,250) 1~5V(分辨率:1/25,000)(注1) |
|
电流 |
0~20mA(分辨率:1/31,250) 4~20mA(分辨率:1/25,000) |
0~20mA(分辨率:1/31,250) 4~20mA(分辨率:1/25,000)(注1) |
||
转换速度 | 电压/电流 |
25μs/ch(ch间非绝缘时) 5ms/ch(ch间绝缘时) |
25μs/ch | |
综合精度 |
±0.05%F.S.以下(at 25℃) ±0.1%F.S.以下(at 0~55℃) |
±0.1%F.S.以下(at 25℃) ±0.3%F.S.以下(at 0~55℃) |
||
输入阻抗 | 电压输入 | 1MΩ | ||
电流输入 | 250Ω | |||
绝对最大输入 |
-15~+15V电压输入 -2~+30mA电流输入 |
|||
绝缘方式 |
输入端子- 内部回路间 |
光耦 绝缘型DC/DC转换器 |
||
通道间 | PhotoMOS MOSFET输出光电耦合器 | - | ||
模拟输入 ‒ 触发输入端子间 |
- |
光耦 绝缘型DC/DC转换器 |
||
数字 处理 |
平均 | 次数 | 2~60,000次的范围设定 | |
时间 |
1~1,500ms(ch间非绝缘时) 200~60,000ms(ch间绝缘时) 的时间设定 |
1~1,500ms的时间设定 | ||
移动 | 2~2,000次的范围设定 | |||
刻度转换设定 | ±30,000、任意 | |||
偏移设定 |
±3,000、任意
|
|||
增益设定 | 9,000~11,000 、任意 | |||
输入量程切换 | 每通道切换 | |||
执行/不执行转换的通道设定 | 能以1通道为单位进行设定 | |||
最大值・最小值保持 | 可按照各个通道进行设定 | |||
上限值・下限值比较 | 可按照各个通道进行设定(可滞后) | |||
断线检测 |
不足0.7V/2.8mA时检测 ※仅限电压输入量程设为 1~5V DC或者电流输入量程设为 4~20mA时 |
|||
缓冲功能 | 触发3种(软件触发/外部触发/输入电平) | |||
触发 输入部 |
绝缘方式 | 光耦绝缘 | ||
额定输入电压 | 24V DC | |||
额定输入电流 | 约4.5mA(24V DC) | 约12mA(24V DC) | ||
输入阻抗 | 约5.1kΩ | 约2kΩ | ||
使用电压范围 | 21.6~26.4V DC | |||
最小ON 电压/最小ON 电流 | 19.2V/3.5mA | |||
最大OFF 电压/最大OFF 电流 | 5V/1.5mA | |||
响应时间 | OFF→ON | 0.2ms以下 | 0.1ms以下 | |
ON→OFF | 0.2ms以下 | 0.1ms以下 | ||
共端方式 | 2点/1公共端 | 1点/1公共端 | ||
外部连接方式 | 端子台连接(M3端⼦螺丝) | - |
(注1): | 电压1〜5V DC、电流4〜20mA下,精度上的全刻度(F.S.)分别为0〜5V DC、0〜20mA。 |
---|
模拟量输入规格(AFP7AD4H)
项目 | 规格 | ||
---|---|---|---|
ch数 | 4ch | ||
输入范围 (分辨率 Max. 16bit) |
电压 |
−10~+10V(分辨率:1/62,500) 0~10V(分辨率:1/31,250) 0~5V(分辨率:1/31,250) 1~5V(分辨率:1/25,000) |
|
电流 |
0~20mA(分辨率:1/31,250) 4~20mA(分辨率:1/25,000) |
||
转换速度 | 电压/电流 |
25μs/ch(ch间非绝缘时) 5ms/ch(ch间绝缘时) |
|
综合精度 |
±0.05%F.S.以下(at 25℃) ±0.1%F.S.以下(at 0~55℃) |
||
输入 阻抗 |
电压输入 | 1MΩ | |
电流输入 | 250Ω | ||
绝对最大输入 |
-15~+15V电压输入 -2~+30mA电流输入 |
||
绝缘方式 |
输入端子~ 内部回路之间 |
光耦 绝缘型DC/DC转换器 |
|
通道之间 | PhotoMOS | ||
数字 处理 |
平均 | 次数 | 2~60,000次的范围设定 |
时间 |
1~1,500ms(ch间非绝缘时) 200~60,000ms(ch间绝缘时) 的时间设定 |
||
移动 | 2~2,000次的范围设定 | ||
尺度转换设定 | ±30,000任意设定 | ||
偏移设定 | ±3,000任意设定 | ||
增益设定 | 9,000~11,000 任意设定 | ||
输入量程切 | 按照通道进行切换 | ||
执行/不执行转换的通道设定 | 能以1通道为单位进行设定 | ||
最大值、最小值保持 | 能按照各个通道进行设定 | ||
上限值、下限值比较 | 能按照各个通道进行设定(可滞后) | ||
断线检测 |
不足0.7V/2.8mA 时 ※仅限电压输入范围设为1~5V或者电流输入范围设为4~20mA时 |
||
缓冲功能 | 3种触发(软触发/外部触发/输入水平) | ||
触发 输入部分 |
绝缘方式 | 光耦绝缘 | |
额定输入电压 | 24V DC | ||
额定输入电流 | 约4.5mA(24V DC) | ||
输入阻抗 | 约5.1kΩ | ||
使用电压范围 | 21.6~26.4V DC | ||
最小ON电压/最小ON电流 | 19.2V/3.5mA | ||
最大OFF电压/最大OFF电流 | 5V/1.5mA | ||
响应时间 | OFF→ON | 0.2ms以下 | |
ON→OFF | 0.2ms以下 | ||
公共端方式 | 2点/1公共端 | ||
外部连接方式 | 端子台连接(M3端子螺丝) |
模拟量输出规格(AFP7DA4H)
项目 | 规格 | |
---|---|---|
ch数 | 4ch | |
输出范围 (分辨率 Max. 16bit) |
电压 |
−10~+10V(分辨率:1/62,500) 0~10V(分辨率:1/31,250) 0~5V(分辨率:1/31,250) 1~5V(分辨率:1/25,000) |
电流 |
0~20mA(分辨率:1/31,250) 4~20mA(分辨率:1/25,000) |
|
转换速度 | 电压/电流 | 25μs/ch |
综合精度 |
±0.1%F.S.以下(at 25 ℃) ±0.3%F.S.以下(at 0 ~ 55 ℃) |
|
输出阻抗(电压输出) | 0.5Ω以下 | |
输出最大电流(电压输出) | 10mA | |
输出容许负载电阻(电流输出) | 500Ω以下 | |
绝缘方式 |
输入端子~ 内部回路之间 |
光耦 绝缘型DC/DC转换器 |
通道之间 | 非绝缘 | |
尺度转换设定 | ±30,000任意设定 | |
偏移 增益功能 |
偏移设定 | ±3,000任意设定 |
增益设定 | 9,000~11,000任意设定 | |
输出范围切换 | 按照通道进行切换 | |
执行/不执行转换的通道设定 | 能以1通道为单位进行设定 | |
上下限输出clip功能 | 能按照各个通道进行设定 | |
模拟量输出保持(PROG时) | 当前值保持/任意值保持/不保持 | |
外部连接方式 | 端子台连接(M3端子螺丝) |

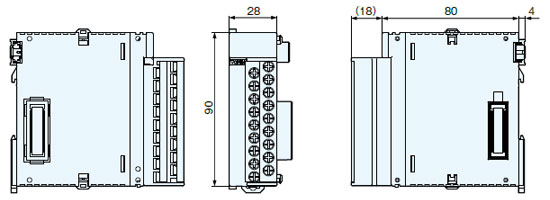

输入・输出单元/模拟量输入・输出单元
AFP7X16DW
AFP7Y16R
AFP7Y16T
AFP7Y16P
AFP7AD4H
AFP7DA4H
AFP7AD8
|
用途
Web服务器功能
|
|
|
|
Web服务器功能 通信环境
|
邮件发送功能(支持SSL)
|
|
FTP服务器功能
|
FTP客户端功能(支持SSL)
|
|
可选件
选配件
品名 | 规格 | 订货产品号 |
---|---|---|
后备电池(FP-X共通) | 对日历定时器工作进行备份的电池 | AFPX-BATT |
编程软件
品名 | 内容 | 规格 | 订货产品号 | |
---|---|---|---|---|
Windows版 工具软件 Control FPWIN GR7 |
中 文 版 |
仅对应无密码功能 的CPU |
Windows®8.1(32位/64位)/ Windows®8(32位/64位)/ Windows7®(32位/64位)/ Vista/XP SP3 |
AFPSGR7CN |
日 本 版 |
仅对应无密码功能 的CPU |
AFPSGR7JP | ||
英 语 版 |
仅对应无密码功能 的CPU |
AFPSGR7EN | ||
Windows版 工具软件 Control FPWIN Pro7 |
日文版 英语版 中文版 韩语版 |
仅对应无密码功能 的CPU |
Windows®8.1(32位/64位)/ Windows8®(32位/64位)/ Windows7®(32位/64位)/ Vista/XP SP3 |
AFPSPR7A |
(注1): | Windows®8.1、Windows®8、Windows®7、Vista、XP是美国微软公司在美国及其他国家的商标或者注册商品。 |
---|
Web画面创建工具
Control Web Creatorza在本公司网站上可进行下载。
※使用下载时,必须登录「控制机器网站会员」。
>>软件下载请点击这里
|
其他
产品 | 订货产品号 | |
---|---|---|
终端单元(附属品) FP7 CPU单元及扩展从属单元里附带。 |
AFP7END | |
FP7端子台(附属品) 端子台式的输入输出单元及模拟量输入输出单元里附带。(5个入) |
AFP7TER | |
散线连接器(40芯)(附属品) FP7输入输出单元(MIL连接器型)、高速计数单元、位置控制单元、脉冲输出单元、可编程输入输出单元里附带。(2个入) |
AFP2801 | |
扁平型电缆连接器(40芯) 用于FP7输入输出单元(MIL连接器型)、高速计数单元、位置控制单元、脉冲输出单元、可编程输入输出单元。 扁平型电缆总括配线时使用。(2个入) |
AFP2802 | |
散线压接工具 晶体管输出型附属的连接器在接线时需要。 |
AXY52000FP |
连接器端子
介绍FP7能使用的连接器端子。
Wago Japan(株)
|
连接器端子型号 |
|
・PM-M32P-2081(横向型、极数40P 、FP7用电路) |
|
电缆型号(MIL40P→MIL40P)
|
关于连接器端子的相关问题敬请咨Wago Japan(株)。 URL:http://www.wago.co.jp/ |
|
東洋技研(株)製 |
