图像处理装置 PV260系列 机械手联动性 ANPV0262ADP
机械手的预设更加简单！真正的机械手视觉系统。4大功能支持机械手的高效操作，能有效削减工时。
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件

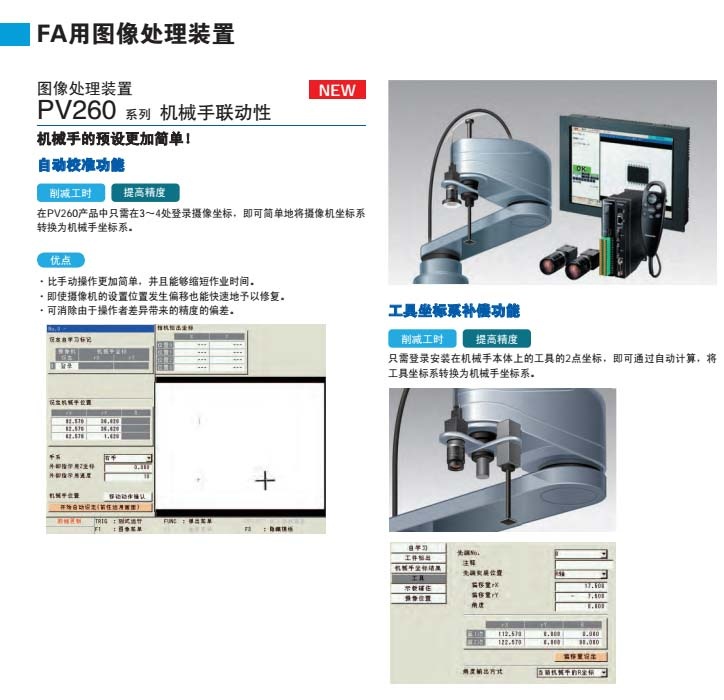

机械手的预设更加简单！真正的机械手视觉系统
|
|
|
CE 已取得。
CE : EMC指令
特点
4大功能支持机械手的高效操作，能有效削减工时。

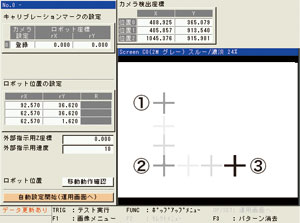

1.自动校准功能
在PV260产品中只需在3～4处登录坐标，即可简单地将摄像机坐标系转换为机械手坐标系。
|
|

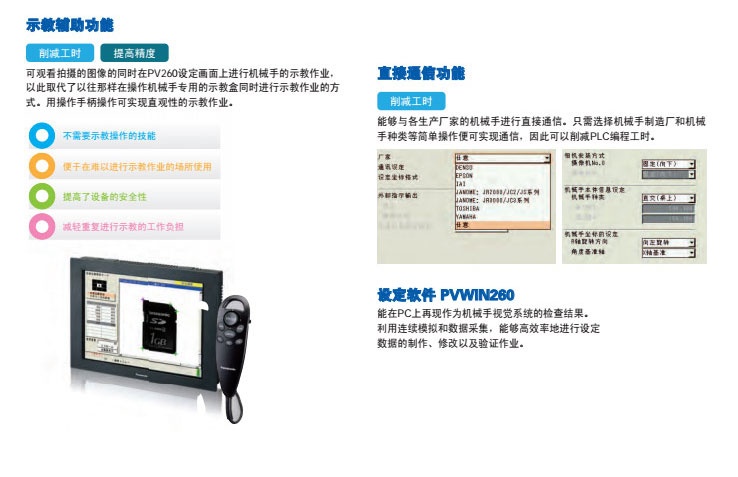

2.示教辅助功能
可观看拍摄的图像的同时在PV260设定画面上进行机械手的示教作业，以此取代了以往那样在操作机械手专用的示教盒同时进行示教 作业的方式。用操作手柄操作可实现直观性的示教作业。
|
|

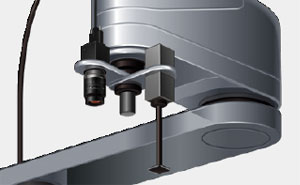

3.工具坐标系补偿功能
只需登录安装在机械手本体上的工具的2点坐标，即可通过自动计算，将工具坐标系转换为机械手坐标系。
|
|
4.直接通信功能
能够与各生产厂家的机械手进行直接通信。只需选择机械手制造厂和机器人种类等简单操作便可实现通信，因此可以削减PLC编程工时。
|
|

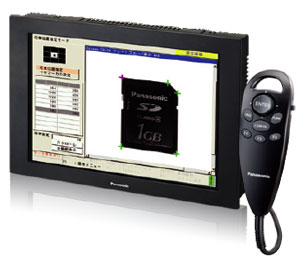

可利用操作手柄进行机械手的工作。
|
能够通过操作手柄的操作来驱动机械手工作。 能够轻而易举地进行自动校准及示教辅助等拍摄位置的调整。 |
|
设定软件 PVWIN260
|
能在PC上再现作为机械手视觉系统的检查结果。 |
|
种类
本机
| 项目 | 规格 | 订货产品号 |
|---|---|---|

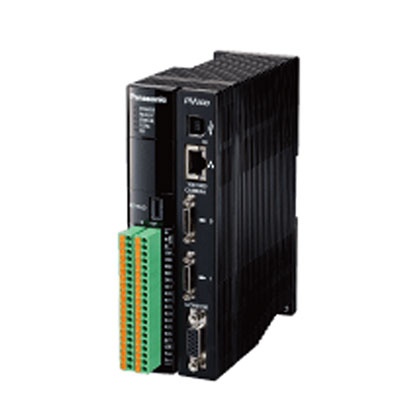

图像处理装置 PV260
|
PhotoMOS输出 2摄像机型 |
ANPV0262ADP |
摄像机・手柄・监控器・摄像机安装支架
| 项目 | 规格 | 订货产品号 | |
|---|---|---|---|
| 摄像机 | 0.3M彩色摄像机 | 0.3M | ANPVC2040 |
| 0.3M彩色小型摄像机 | 0.3M | ANPVC6030 | |
| 2M彩色摄像机 | 2M | ANPVC2260 | |
| 0.3M黑白摄像机 | 0.3M | ANPVC1040 | |
| 0.3M黑白小型摄像机 | 0.3M | ANPVC5030 | |
| 2M黑白摄像机 | 2M | ANPVC1210 | |
| 4M黑白摄像机 | 4M | ANPVC1470 (注1) | |
| 摄像机电缆 | 3m | ANPVC8103 | |
| 5m | ANPVC8105 (注3) | ||
| 10m | ANPVC8110 (注3) | ||
| 耐弯曲摄像机电缆 | 3m | ANPVC8103R | |
| 5m | ANPVC8105R (注3) | ||
| 10m | ANPVC8110R (注3) | ||
| 小型摄像机用电缆 | 3m | ANPVC8203 | |
| 5m | ANPVC8205 | ||
| 10m | ANPVC8210 | ||
| 手柄 | 附带3m电缆:CE品 | ANPVP03 | |
| 附带10m电缆:CE品 | ANPVP10 | ||
| 镜头 | 0.3M摄像机用 | f=6 C带锁镜头 | ANB842NL |
| f=8.5 C带锁镜头 | ANB843L (注2) | ||
| f=16 C带锁小型镜头 | ANB845NL | ||
| f=25 C带锁小型镜头 | ANB846NL | ||
| f=50 C带锁镜头 | ANB847L | ||
| f16 C带锁超小型镜头 | ANM88161 (注2) | ||
| f=25 C带锁超小型镜头 | ANM88251 (注2) | ||
| f=50 C带锁小型镜头 | ANM88501 | ||
| 百万像素摄像机用 | f=16 C带锁镜头 | ANPVL162 | |
| f=25 C带锁镜头 | ANPVL252 | ||
| f=50 C带锁镜头 | ANPVL502 | ||
| 中间环(注4) | C带锁/CS带锁透镜共用 | 环套（40, 20, 10, 5, 1, 0.5mm 各1个） | ANB848 |
| 5mm中间环 1个 | ANB84805 | ||
| 推荐监控器(电缆) | XGA监控器 | DC24V、10.4英寸 | ANPVM11021 |
| VGA监控器・XGA监控器用 | 监控器电缆：3m | ANMX83313 | |
| 监控器电缆：5m | ANMX83315 | ||
| 其他 |
摄像机安装支架 (4M彩色摄像机用) |
- | ANPVH005 |
| (注1) | 摄像机电缆仅限使用3m。 |
|---|---|
| (注2) | ANB843L、ANM88161、ANM88251 无法与0.3M黑白小型摄像机组合使用。 |
| (注3) | ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 无法用于4M黑白摄像机。 |
| (注4) | 若购买摄像机，将附上中间环(1mm×2个、0.5mm×1个)。 |
系统构成
|
尺寸图
- 单位mm

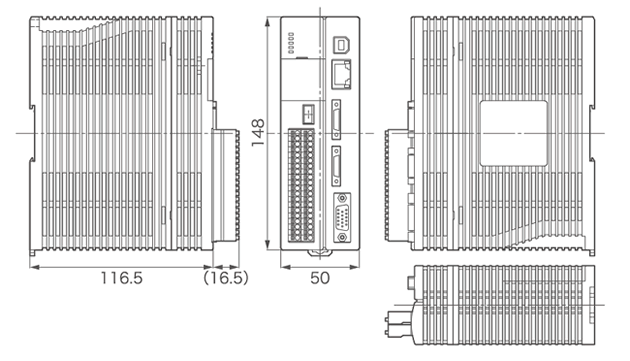

本机（控制器）
ANPV0262ADP
|

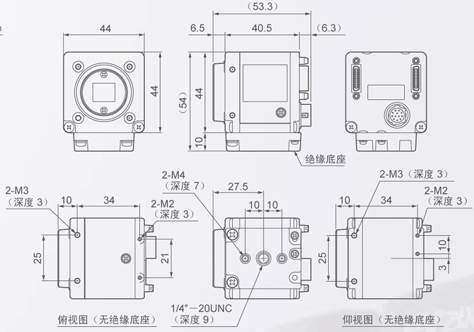

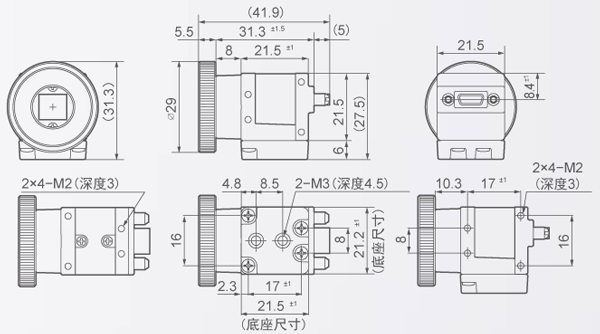

摄像机
|
|
|

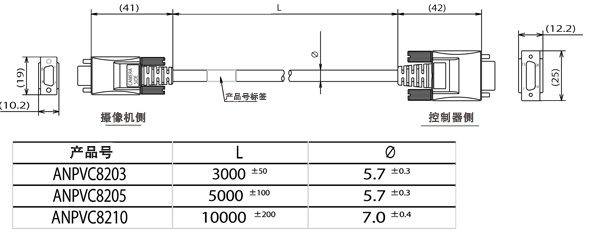

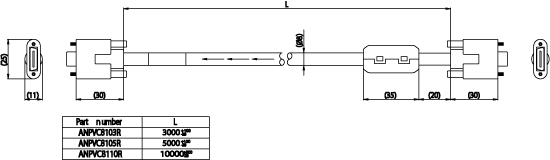

摄像机电缆
|
|
|

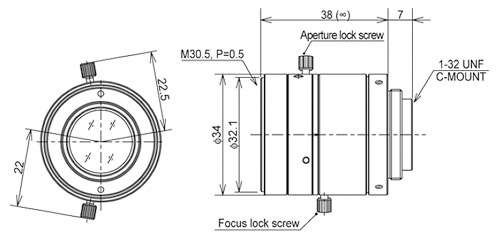

镜头
0.3M摄像机用镜头
|
|
|
|
|

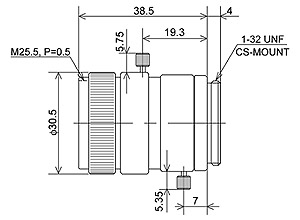

百万像素摄像机用镜头
|
|
|

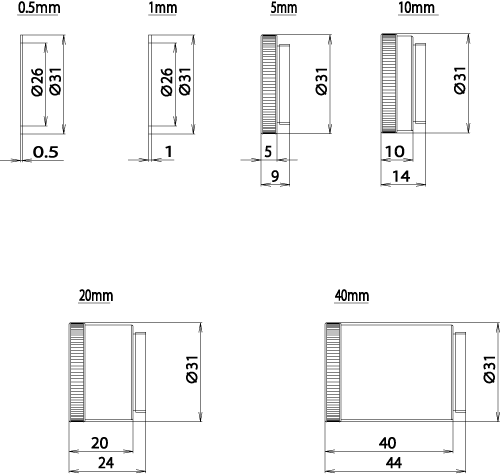

中间环
中间环
|

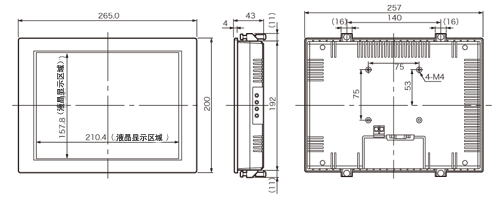

显示器／显示器电缆
|

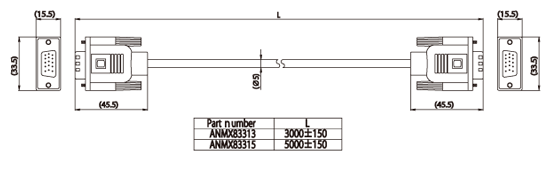

VGA监视器电缆
|

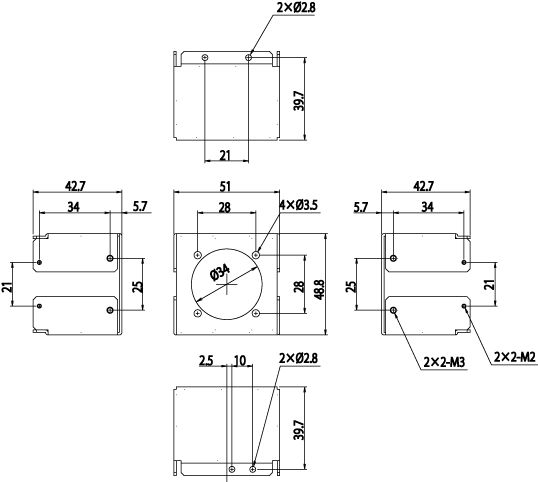

摄像机安装支架(ANPVC1470用)
|
操作手柄
|

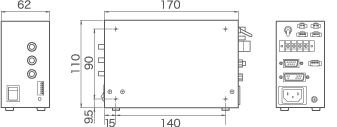

LED照明用数字电源
ANB86001
|
ANB86003
|
用途
|
|
|
