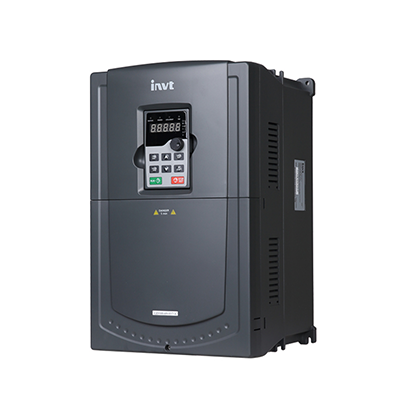

Goodrive300-69建筑机械专用开环矢量变频器
Goodrive300-69是针对建筑提升类负载特性及控制要求专门研发的一款建筑机械专用开环矢量变频器，简单调试即可满足塔机起升、施工升降机等应用场合的舒适性和安全要求。
编 号：10616746703
型 号：Goodrive300-69建筑机械专用开环矢量变频器
品 牌： INVT（英威腾）
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 详细规格
- 产品尺寸
- 可选件
Goodrive300-69是针对建筑提升类负载特性及控制要求专门研发的一款建筑机械专用开环矢量变频器，简单调试即可满足塔机起升、施工升降机等应用场合的舒适性和安全要求。
● 安全
专用抱闸控制逻辑：针对建筑起重机械特性，合理进行变频器启停与抱闸装置的时序控制，保障设备的高效、安全运行；
零位检测：变频器停车后，操作杆需回到中心位置并且超过设定时间才允许重新启动，防止工人误操作引发安全事故；
转矩验证：在松开机械制动器和开始提升传动之前，确认电机能够产生足够的转矩，实现零速抱闸与松闸控制，避免溜车的同时减少刹车磨损；
用户密码功能：针对工地人员混杂的现象，设置密码保护功能，确保参数不被修改，让设备远离危险；
故障保护：针对应用现场操作不规范现象，提供缺相、过流、过压、过热、超载、短路、抱闸反馈等三十多种故障保护，有效应对各种突发情况；
● 可靠
独立风道设计：针对设备应用现场高振动、高温、高湿度、含水泥等腐蚀性粉尘大的复杂环境，采用独立风道与板卡三防设计，有效防止污染物进入电子器件区域，全面提升防潮、防尘、防腐蚀能力，减少产品故障，延长使用寿命；
专用抱闸继电器：针对抱闸频繁动作的特殊工况，采用超长寿命继电器，保障抱闸系统的可靠性；
|
INVT |
100万次 |
|
其他厂家 |
不到10万次 |
直流风扇：针对工地现场电压波动情况，全系列产品采用直流风扇，运行状态不随电网电压变化，即使超低电网电压，散热依旧不打折扣；
完善的可靠性测试
● 易用
超载保护：内置超载保护功能，满足施工升降机超载保护应用要求，节省成本，简化线路，方便维护；
快速制动：18.5-75KW变频器标配内置制动单元，简化系统配置，体积更小，客户成本更低；
轻载升速：负载较轻时，提升运行速度，设备工作效率大幅提升；
调试简单：标配外引式LED键盘，支持参数上传及下载；塔机起升、施工升降机应用一键设定，只需简单调整即可满足应用要求，简化调试过程；
● 性能优异
零速力矩保持：正反转过零时不依赖抱闸动作，上行、下行可直接切换，防止操作杆误动作造成溜车现象；支持频繁点动操作，工作效率明显提升；
减小振动和过冲：建机专用启停时序控制可实现平滑启停，过转矩限制可有效减小过冲，保护设备。
| 功能描述 | 规格指标 | |
| 输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%)额定电压：380V |
| 输入频率（Hz） | 50Hz/60Hz，允许范围47~63Hz | |
| 输出 | 输出电压（V） | 0~输入电压 |
| 输出频率（Hz） | 0~150Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 异步机1：50（无PG矢量控制） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） | |
| 过载能力 | 120%额定电流1分钟 | |
| 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 数字输入 | 8路普通输入，最大频率1kHz； 1路高速输入，最大频率50kHz | |
| 数字输出 | 1路高速脉冲输出，最大频率50kHz； 1路Y端子开路集电极输出 | |
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 RO3A常开，RO3B常闭，RO3C公共端（超载专用） 触点容量：3A/AC250V，1A/DC30V | |
| 其它 | 安装方式 | 壁挂安装 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 380V 75kW（含）以下内置，380V 90kW（含）以上选配外置 | |
| 制动电阻 | 选配外置 | |
| 功能描述 | 规格指标 | |
| 输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%)额定电压：380V |
| 输入频率（Hz） | 50Hz/60Hz，允许范围47~63Hz | |
| 输出 | 输出电压（V） | 0~输入电压 |
| 输出频率（Hz） | 0~150Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 异步机1：50（无PG矢量控制） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） | |
| 过载能力 | 120%额定电流1分钟 | |
| 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 数字输入 | 8路普通输入，最大频率1kHz； 1路高速输入，最大频率50kHz | |
| 数字输出 | 1路高速脉冲输出，最大频率50kHz； 1路Y端子开路集电极输出 | |
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 RO3A常开，RO3B常闭，RO3C公共端（超载专用） 触点容量：3A/AC250V，1A/DC30V | |
| 其它 | 安装方式 | 壁挂安装 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 380V 75kW（含）以下内置，380V 90kW（含）以上选配外置 | |
| 制动电阻 | 选配外置 | |
