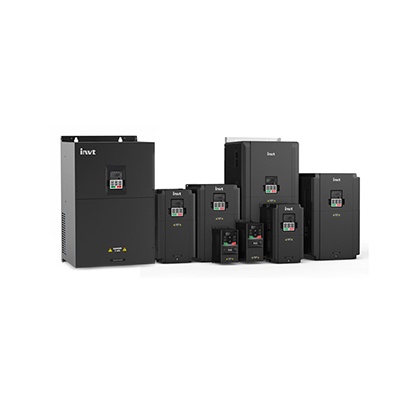

Goodrive20系列经济型开环矢量变频器

Goodrive20系列变频器采用无速度传感器矢量控制技术,产品具有优异的驱动性能和控制功能;产品硬件配置丰富、软件功能强大,在易用性及可靠性上均有较大的提升,能更好的满足各种工控场合的不同需求。

编 号:10610126719

型 号:Goodrive20系列经济型开环矢量变频器

品 牌: INVT(英威腾)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 详细规格
  • 产品尺寸
  • 可选件

Goodrive20系列变频器采用无速度传感器矢量控制技术,产品具有优异的驱动性能和控制功能;产品硬件配置丰富、软件功能强大,在易用性及可靠性上均有较大的提升,能更好的满足各种工控场合的不同需求。Goodrive20系列18.5KW~110KW标配内置直流电抗器,18.5~37KW内置标配制动单元,45~110KW选配内置制动单元,全系列独立风道设计,提升了产品可靠性和性能,增强了产品竞争力。

● 优异的控制性能

采用无PG矢量控制方式,控制性能优异;

-优异的矢量控制性能

-优异的电机驱动性能

-优异的高频运营性能

● 优化的结构设计

产品尺寸减小,为客户节省安装空间;

2.2KW(含)以下支持并排导轨安装;

● 产品配置及接口丰富,功能强大

标配内置485通讯接口,具有丰富的输入端子、输出端子,提供外引键盘接口,更好的满足现场应用需求;

18.5~110KW变频器标配内置直流电抗器,提高产品功率因数;

37KW(含)以下标配内置制动单元;45KW~110KW,选配内置制动单元;

● 多样的安装方式

2.2KW(含)以下支持导轨式和挂壁式安装方式;4KW(含)以上支持壁挂式和法兰式安装方式;

● 产品易用,维护方便

风扇可独立拆装,便于维护;

可选配普通LED外引键盘和带参数拷贝功能的LED外引键盘,满足不同的应用需求;

● 集成丰富的产品功能,满足多样化的应用需求

简易PLC、多段速控制、内置PID、转矩控制、多点V/F曲线、多种制动方式、瞬时掉电不停机等;

● 应用广泛

矢量控制平台产品,功能强大,性能优异,可广泛应用于中小功率应用场合,如食品机械、塑料机械、陶瓷设备、石油机械、线缆设备、空压机、机床设备、木工机械、纺织机械、印刷包装设备、化工设备、环保设备、输送设备等。


功能描述  规格指标
功率输入 额定输入电压(V) 单相220V(-15%)-240V(+10%)
三相220V(-15%)-240V(+10%)
三相380V(-15%)-440V(+10%)
额定输入电流(A) 请参考“产品额定值”
额定频率(Hz) 50Hz或60Hz,允许范围47~63Hz
功率输出 额定电机容量(kW) 请参考“产品额定值”
额定输出(kVA) 请参考“产品额定值”
额定电流(A) 请参考“产品额定值”
额定输出电压(V) 等于输入电压,误差小于5%
技术控制性能 控制方式 空间电压矢量控制模式,无PG矢量控制模式
电机类型 异步电机
调速范围 1:100
速度控制精度 ±0.2%(无PG矢量控制)
速度波动 ± 0.3%(无PG矢量控制)
转矩响应 <20ms(无PG矢量控制)
转矩控制精度 10%
起动转矩 0.5Hz 150%(无PG矢量控制)
过载能力 150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒
运行控制特性 频率设定方式 键盘数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等。实现设定的组合和设定通道的切换。
实现设定的组合和设定通道的切换。
自动电压调整功能 当电网电压变化时,能自动保持输出电压恒定
故障保护功能 提供全面故障保护功能:过流、过压、欠压、过热、缺相、过载等保护功能
转速追踪再起动功能 实现对旋转中的电机的无冲击平滑起动
模拟输入 1路(AI2)0~10V/0~20mA,1路(AI3)-10~10V
模拟输出 2路(AO1、AO2)0~10V /0~20mA
数字输入 4路普通输入,最大频率1kHz
1路高速输入,最大频率50kHz
数字输出 1路Y1端子输出,2路可编程继电器输出
继电器输出 两路可编程继电器输出
RO1A常开,RO1B常闭,RO1C公共端
RO2A常开,RO2B常闭,RO2C公共端
触点容量:3A/AC250V
其它 直流电抗器 18.5kW(含)以上机型标配内置直接电抗器
安装方式 单相220V/三相380V 2.2kW(含)以下、三相220V 0.75Kw(含)以下支持导轨式和壁挂式两种方式
三相380V 4kW(含)以上、三相220V 1.5kW(含)以上支持壁挂式和法兰式安装两种方式
制动单元 37kW(含)以下标配内置,45-110kW选配内置
EMC滤波器 三相380V 4kW(含)以上、三相220V 1.5kW(含)以上内置可选C3滤波器;全系列可选配外围C2滤波器;
选配滤波器:IEC61800-3 C2, IEC61800-3 C3
运行环境温度 -10~50℃,40℃以上降额使用
海拔高度 低于1000米,1000米以上降额使用,每升高100米降额1%
防护等级 IP20
注:塑胶外壳变频器要安装在符合IP20,同时顶部符合IP3X的金属配电箱内使用
安规 满足CE要求
冷却方式 强制风冷
功能描述  规格指标
功率输入 额定输入电压(V) 单相220V(-15%)-240V(+10%)
三相220V(-15%)-240V(+10%)
三相380V(-15%)-440V(+10%)
额定输入电流(A) 请参考“产品额定值”
额定频率(Hz) 50Hz或60Hz,允许范围47~63Hz
功率输出 额定电机容量(kW) 请参考“产品额定值”
额定输出(kVA) 请参考“产品额定值”
额定电流(A) 请参考“产品额定值”
额定输出电压(V) 等于输入电压,误差小于5%
技术控制性能 控制方式 空间电压矢量控制模式,无PG矢量控制模式
电机类型 异步电机
调速范围 1:100
速度控制精度 ±0.2%(无PG矢量控制)
速度波动 ± 0.3%(无PG矢量控制)
转矩响应 <20ms(无PG矢量控制)
转矩控制精度 10%
起动转矩 0.5Hz 150%(无PG矢量控制)
过载能力 150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒
运行控制特性 频率设定方式 键盘数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等。实现设定的组合和设定通道的切换。
实现设定的组合和设定通道的切换。
自动电压调整功能 当电网电压变化时,能自动保持输出电压恒定
故障保护功能 提供全面故障保护功能:过流、过压、欠压、过热、缺相、过载等保护功能
转速追踪再起动功能 实现对旋转中的电机的无冲击平滑起动
模拟输入 1路(AI2)0~10V/0~20mA,1路(AI3)-10~10V
模拟输出 2路(AO1、AO2)0~10V /0~20mA
数字输入 4路普通输入,最大频率1kHz
1路高速输入,最大频率50kHz
数字输出 1路Y1端子输出,2路可编程继电器输出
继电器输出 两路可编程继电器输出
RO1A常开,RO1B常闭,RO1C公共端
RO2A常开,RO2B常闭,RO2C公共端
触点容量:3A/AC250V
其它 直流电抗器 18.5kW(含)以上机型标配内置直接电抗器
安装方式 单相220V/三相380V 2.2kW(含)以下、三相220V 0.75Kw(含)以下支持导轨式和壁挂式两种方式
三相380V 4kW(含)以上、三相220V 1.5kW(含)以上支持壁挂式和法兰式安装两种方式
制动单元 37kW(含)以下标配内置,45-110kW选配内置
EMC滤波器 三相380V 4kW(含)以上、三相220V 1.5kW(含)以上内置可选C3滤波器;全系列可选配外围C2滤波器;
选配滤波器:IEC61800-3 C2, IEC61800-3 C3
运行环境温度 -10~50℃,40℃以上降额使用
海拔高度 低于1000米,1000米以上降额使用,每升高100米降额1%
防护等级 IP20
注:塑胶外壳变频器要安装在符合IP20,同时顶部符合IP3X的金属配电箱内使用
安规 满足CE要求
冷却方式 强制风冷
