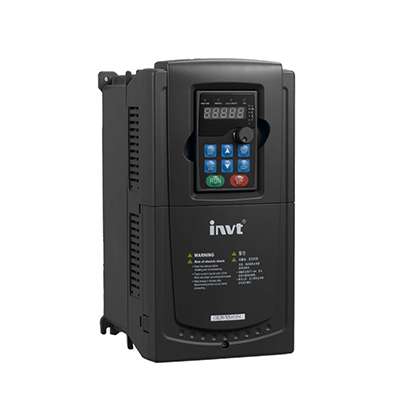

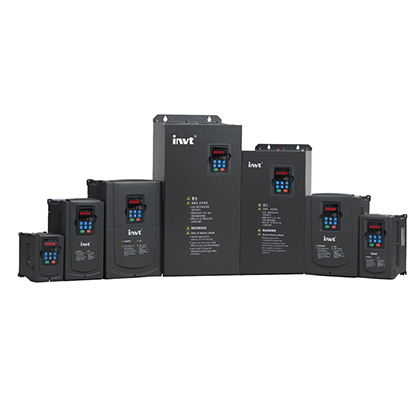

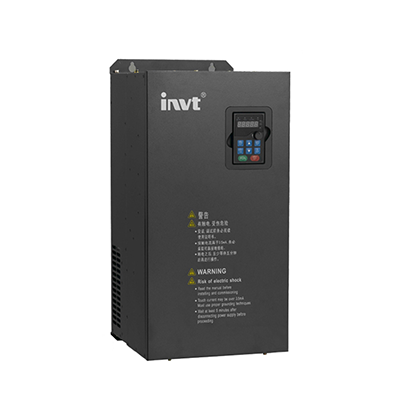

Goodrive300-01空压机专用变频器
Goodrive300-01系列空压机专用变频器是基于Goodrive300硬件平台开发的空压机行业专用变频器，可广泛应用空压机应用场合。
编 号：10616746707
型 号：Goodrive300-01空压机专用变频器
品 牌： INVT（英威腾）
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 详细规格
- 产品尺寸
- 可选件
Goodrive300-01系列空压机专用变频器是基于Goodrive300硬件平台开发的空压机行业专用变频器，可广泛应用空压机应用场合。提供了丰富的外接端子支持多种控制方式，并支持PT100温度信号检测，产品的可靠性和环境的适应性以及客户化和行业化的设计，使其功能更优化，应用更灵勤奋活，性能更稳定。
● 智能一体化，全区全能；
● 可视化操作，通过触摸屏实现对空压机全部控制；
● 智能休眠及唤醒技术，系统更安全、更节能，更智能；
● 优异的压力PID控制，确保空压机供气稳定；
● 可同时驱动同步电机和异步电机。
| 功能描述 | 规格指标 | |
| 输入 | 输入电压(V) | AC 3PH 380V(-15%)～440V(+10%) |
| 输入频率(Hz) | 50Hz或60Hz，允许范围47~63Hz | |
| 输出 | 输出电压(V) | 0~输入电压 |
| 输出频率(Hz) | 0~400Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机、永磁同步电机 | |
| 调速比 | 异步机1:200(SVC)，同步机1:20(SVC) | |
| 速度控制精度 | ±0.2%(无PG矢量控制) | |
| 速度波动 | ± 0.3%(无PG矢量控制) | |
| 转矩响应 | <20ms(无PG矢量控制) | |
| 转矩控制精度 | 10%(无PG矢量控制) | |
| 起动转矩 | 异步机:0.25Hz/150%(无PG矢量控制) 同步机:2.5Hz/150%(无PG矢量控制) | |
| 专用功能 | 空载休眠及唤醒功能，压力值设定，风机启停温度闭环，空载频率，空载延时时间、最小休眠时间、加载延时时间、压力值及温度值的预警功能，功率校正，空压机专用状态查看组 | |
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等。 实现设定的组合和设定通道的切换。 |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动。 | |
| 模拟输入 | 2路(AI1、AI2)0~10V/0~20mA，1路(AI3)-10~10V | |
| 模拟输出 | 2路(AO1、AO2)0~10V /0~20mA | |
| 温度信号检测 | 三线PT100信号输入,-20～150℃ | |
| 数字输入 | 8路普通输入，最大频率1kHz,内部阻抗:3.3kΩ; 1路高速输入,最大频率50kHz | |
| 继电器输出 | 2路常开可编程继电器输出，2路常开/常闭可编程继电器输出 触点容量:3A/AC250V，1A/DC30V | |
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 380V 30kW(含)以下内置，380V 37kW(含)以上选配外置 | |
| EMC滤波器 | 内置C3滤波器:满足IEC61800-3 C3等级要求 可选配外置滤波器:满足IEC61800-3 C2等级要求 | |
| 功能描述 | 规格指标 | |
| 输入 | 输入电压(V) | AC 3PH 380V(-15%)～440V(+10%) |
| 输入频率(Hz) | 50Hz或60Hz，允许范围47~63Hz | |
| 输出 | 输出电压(V) | 0~输入电压 |
| 输出频率(Hz) | 0~400Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机、永磁同步电机 | |
| 调速比 | 异步机1:200(SVC)，同步机1:20(SVC) | |
| 速度控制精度 | ±0.2%(无PG矢量控制) | |
| 速度波动 | ± 0.3%(无PG矢量控制) | |
| 转矩响应 | <20ms(无PG矢量控制) | |
| 转矩控制精度 | 10%(无PG矢量控制) | |
| 起动转矩 | 异步机:0.25Hz/150%(无PG矢量控制) 同步机:2.5Hz/150%(无PG矢量控制) | |
| 专用功能 | 空载休眠及唤醒功能，压力值设定，风机启停温度闭环，空载频率，空载延时时间、最小休眠时间、加载延时时间、压力值及温度值的预警功能，功率校正，空压机专用状态查看组 | |
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等。 实现设定的组合和设定通道的切换。 |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动。 | |
| 模拟输入 | 2路(AI1、AI2)0~10V/0~20mA，1路(AI3)-10~10V | |
| 模拟输出 | 2路(AO1、AO2)0~10V /0~20mA | |
| 温度信号检测 | 三线PT100信号输入,-20～150℃ | |
| 数字输入 | 8路普通输入，最大频率1kHz,内部阻抗:3.3kΩ; 1路高速输入,最大频率50kHz | |
| 继电器输出 | 2路常开可编程继电器输出，2路常开/常闭可编程继电器输出 触点容量:3A/AC250V，1A/DC30V | |
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 380V 30kW(含)以下内置，380V 37kW(含)以上选配外置 | |
| EMC滤波器 | 内置C3滤波器:满足IEC61800-3 C3等级要求 可选配外置滤波器:满足IEC61800-3 C2等级要求 | |
