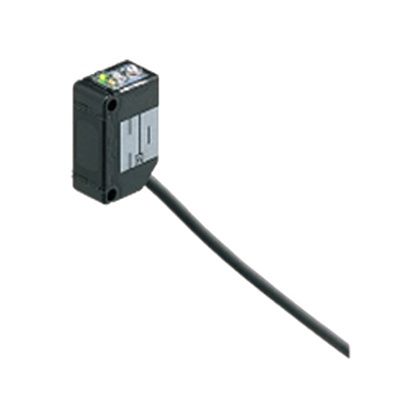

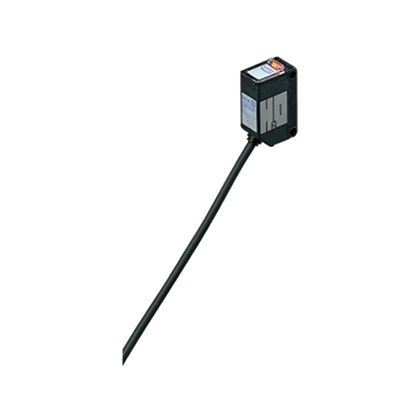

液体检测 水检测传感器 EZ-10系列EZ-11(EZ-11-PN)

可靠检测水穿透力强!

编 号:101478919

型 号:EZ-11(EZ-11-PN)

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

可靠检测水

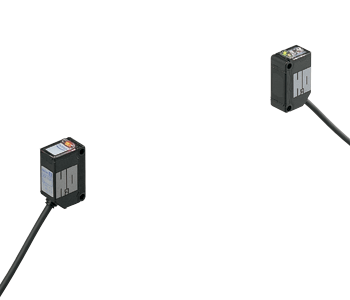

水检测传感器 EZ-10
CE※1 Recognition※2
※1 EMC指定适用
※2 Recognition认证 (5m电缆长度型除外)

特点

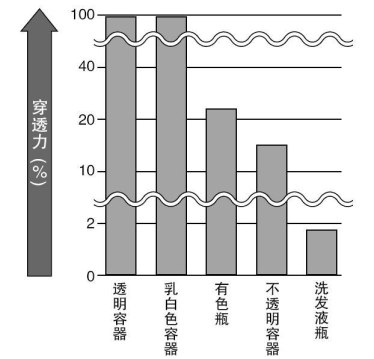

穿透力强!

由于穿透力极强,不仅能穿透PFA制的油罐等半透明容器,而且还能穿透洗发液瓶等不透明容器,准确地检测内部的液体。

穿透力强!

可紧贴安装

通过安装狭缝透光罩(另售),可紧贴安装。从而更精确地检测液位。

备有连接器型

备有通过电缆式单触即可拆装的连接器型传感器。能简单快速地进行传感器的更换。

可选的输出操作

可选择入光时ON或遮光时ON工作。输出工作容易更改。

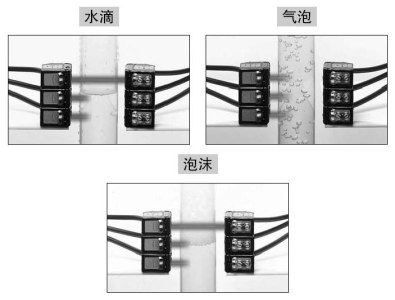

不受水滴、气泡、泡沫的影响!

可设定灵敏度调节器,使之不检测水中的水滴、气泡和水面的泡沫。

不受水滴、气泡、泡沫的影响!

保护构造IP67

其保护构造达到IP67。传感器遇到水也没关系。其安装支架为全不锈钢制,不会生锈。
注意: 请注意,如果传感器在工作时暴露在水中,它也许会检测水滴本身。

种类

种类 形状 检测距离(注1) 型号(注2) 输出
NPN输出
5m(无容器或管道时) EZ-11 NPN
开路集电极晶体管
PNP输出
EZ-11-PN PNP
开路集电极晶体管
注意: 由于需根据不同的安装方法选择不同的安装支架,因此传感器本体不附带安装支架。请购买另售的传感器安装支架(5个机型)。
(注1): 根据容器或导管的厚度、材质、颜色等的不同,检测距离缩短。
(注2): 产品的铭牌上所标记的型号带“P”符号的机型为投光器,带“D”符号的机型为受光器。
(例)EZ-11的投光器:EZ-11P、EZ-11的受光器:EZ-11D

5m电缆长度型、连接器型

备有5m电缆长度型(标准:2m)和连接器型(标准:电缆型)。
(无EZ-11-PN的5m电缆长度型。)
订购5m电缆长度型时,请在型号末尾加注“-C5”进行订购;订购连接器型时则在型号末
尾加注“-J”。
连接器型请另行购买连接电缆。
(例)EZ-11-PN的中继连接器型: EZ-11-PN-J

种类 型号 内容
直线型 CN-24E-C2 电缆长度2m 0.2mm2 4芯单侧带连接器 橡皮电缆
外径φ3.7mm
CN-24E-C5 电缆长度5m
L型 CN-24EL-C2 电缆长度2m
CN-24EL-C5 电缆长度5m
CN-24E-C2、CN-24E-C5
CN-24EL-C2、CN-24EL-C5

规格

种类 透过型
正面检测 侧面检测 正面检测 侧面检测 正面检测 侧面检测


(注2)
入光时ON EX-
11A
(-PN)
EX-
11EA
(-PN)
EX-
13A
(-PN)
EX-
13EA
(-PN)
EX-
19A
(-PN)
EX-
19AE
(-PN)
非入光时ON EX-
11B
(-PN)
EX-
11EB
(-PN)
EX-
13B
(-PN)
EX-
13EB
(-PN)
EX-
19B
(-PN)
EX-
19BEB
(-PN)
检测距离 150mm 500mm 1m
最小检测
物体
φ1mm不透明体
(完全遮光物体)
(投光器和受光器之间的设定 距离
150mm)
φ2mm不透明体
(完全遮光物体)
(投光器和受光器之间的设定 距离
500mm)
φ2mm不透明体
(完全遮光物体)
(投光器和受光器之间的设定 距离
1m)
应差 -
重复精度(垂直于检测轴) 0.05mm以下
电源电压 12〜24V DC±10% 脉动P-P10%以下
消耗电流 投光器:10mA以下、受光器:10mA以下
输出
NPN开路集电极晶体管
・最大流入电流:50mA
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:2V以下(流入电流50mA)
        1V以下(流入电流16mA)

PNP开路集电极晶体管
・最大流入电流:50mA
・外加电压:30V DC以下(输出和+V之间)
・剩余电压:2V以下(流出电流50mA)
        1V以下(流出电流16mA)
短路
保护
配备
反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮起)
入光指示灯 -
稳定指示灯 绿色LED
(稳定入光时、稳定非入光时亮起)
 环
 境
 性
 能
保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰)
保存时:-30〜+70℃
使用环境湿度 35〜85%RH、保存时:35〜85%RH
使用环境照度 白炽灯:受光面照明度3,000R以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动 频率10~500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时
耐冲击 加速度 500m/s2(约50G) XYZ各方向3次
投光元件 红色LED(投光波峰波长:680nm、调制式)
材质 外壳:聚芳酯,透镜:聚芳酯
电缆
(注3)
0.1mm2 3芯(透过型投光器:2芯)橡皮电缆,长2m
电缆延长 0.3mm2 以上的电缆全长可延长至50m(透过型:投光器和受光器各1根)
重量 本体重量:投光器和受光器各约20g,包装重量:约50g
附件 安装螺丝:1套

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):型号末尾加注“-PN”的机型为PNP输出型。
(注3):耐弯曲电缆型(型号末尾加注“-R”的机型)附带0.1mm23芯(透过型投光器:2芯)耐弯曲性橡皮电缆,长2m。

种类 限定
反射型
(扩散光型)
透过型·
动作切换开关中继式
正面检测 正面检测 侧面检测 正面检测 侧面检测

号(注2)
入光时ON EX-
14A
(-PN)
EX-
15
(注3)
EX-
15E
(注3)
EX-
17
(注3)
EX-
17E
(注3)
非入光时ON EX-
14B
(-PN)
检测距离 2〜25mm(注4)
(中心10mm)
150mm 500mm
最小检测
物体
φ0.1mm铜线
(设定距离10mm)
φ1mm不透明体
(完全遮光物体)
(投光器和受光器之间的设定距离
150mm)
φ2mm不透明体
(完全遮光物体)
(投光器和受光器之间的设定距离
500mm)
应差 动作距离
15%以下(注4)
-
重复精度(垂直于检测轴) 0.1mm以下 0.05mm以下
电源电压 12〜24V DC±10% 脉冲P-P10%以下
消耗电流 13mA以下 25mA以下
输出
NPN开路集电极晶体管
・最大流入电流:50mA
・外加电压:30V DC以下(输出和0V之间)
・剩余电压:2V以下(流入电流50mA)
1V以下(流入电流16mA)


PNP开路集电极晶体管
・最大流入电流:50mA
・外加电压:30V DC以下(输出和+V之间)
・剩余电压:2V以下(流出电流50mA)
1V以下(流出电流16mA)
NPN开路集电极晶体管
・最大流入电流:100mA
・外加电压:30V DC以下
(输出和0V之间)
・剩余电压:2V以下(流入电流100mA)
        1V以下(流入电流16mA)
短路
保护
配备
反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮起) 橙色LED(输出ON时亮起)
位于分叉器上
入光指示灯 - 红色LED(入光时亮起)
位于传感器部(受光器)
稳定指示灯 绿色LED
(稳定入光时、稳定非入光时亮起)
绿色LED
(稳定入光时、稳定遮光时亮起)
位于传感器部(受光器)
 环
 境
 性
 能
保护构造 IP67(IEC)、防渗漏型(JIS)
使用环境温度 -25〜+55℃(注意不可结露、结冰))
保存时:-30〜+70℃
使用环境湿度 35〜85%RH、保存时:35〜85%RH
使用环境照度 白炽灯:受光面照明度3,000R以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动 频率10~500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时
耐冲击 耐久500m/s2(约50G) XYZ各方向3回
投光元件 红色LED(投光波峰波长:680nm、调制式)
材质 外壳:聚芳酯,透镜:聚芳酯 外壳:聚芳酯,
透镜:聚芳酯
分叉器:聚芳酯
电缆
(注5)
0.1mm2 3芯(透过型投光器:2芯)橡皮电缆,长2m 0.2mm2 3芯橡皮电缆,长2m
(不包括分叉器)(传感器和分叉器之间为0.5m)
电缆延长 0.3mm2 以上的电缆全长可延长至50m(透过型:投光器和受光器各1根) 0.3mm2 0.3mm2以上的电缆全长可延长至100m
重量 本体重量:
约20g
包装重量:
约40g
本体重量:各约55g、
包装重量:约80g
附件 安装螺丝:
1套
安装螺丝:1套、
调整螺丝刀:1个

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):型号末尾加注“-PN”的机型为PNP输出型。
(注3):可通过切换开关选择入光时ON或遮光时ON。
(注4):限定反射型传感器的检测距离与应差是相对于白色无光泽纸(50×50mm)的数值。
(注5):耐弯曲电缆型(型号末尾加注“-R”的机型)附带0.1mm23芯(透过型投光器:2芯)耐弯曲性橡皮电缆,长2m。

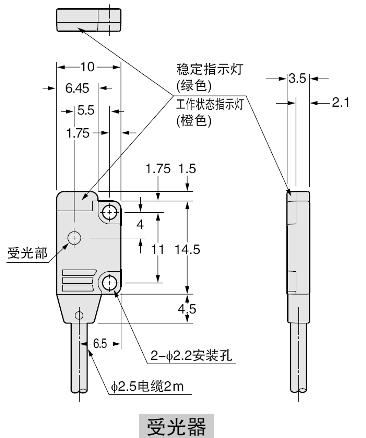

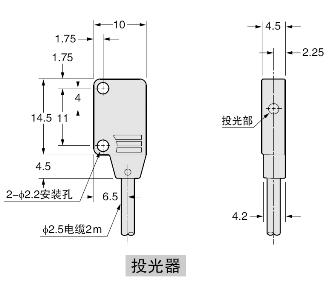

尺寸图

  • 单位mm

EX-11A□ EX-11B□ EX-13A□
EX-13B□ EX-19A□ EX-19B□

传感器

EX-11A□ EX-11B□ EX-13A□ EX-13B□ EX-19A□ EX-19B□
EX-11EA  EX-11EB  EX-13EA  EX-13EB

EX-11EA□ EX-11EB□
EX-13EA□ EX-13EB□
EX-19EA□ EX-19EB□

传感器

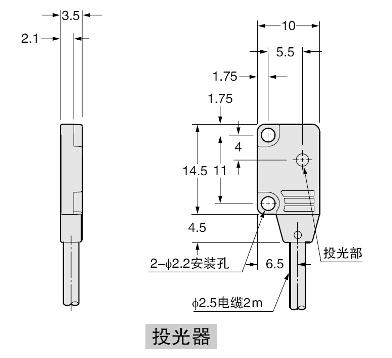

EX-11EA□ EX-11EB EX-13EA□ EX-13EB□ 投光器

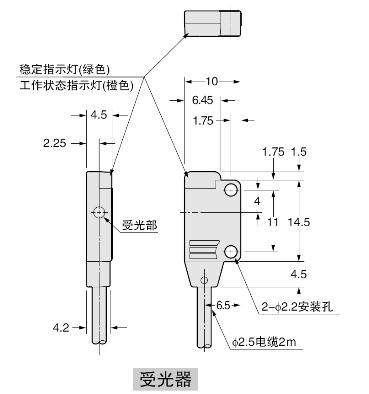

EX-11EA□ EX-11EB□ EX-13EA□ EX-13EB□ 受光器

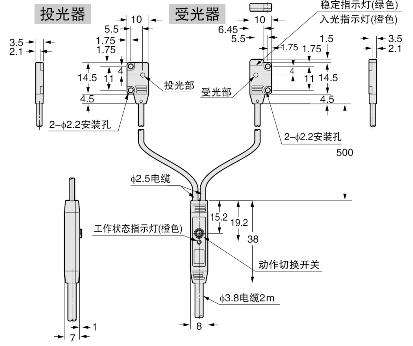

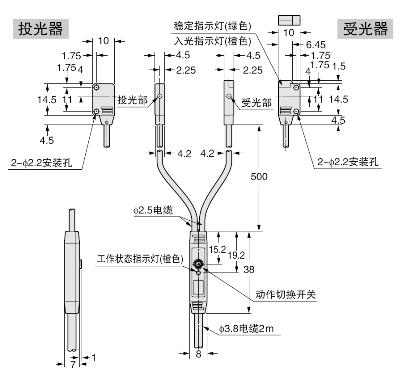

EX-15
EX-17

传感器

EX-15 EX-17

EX-15E
EX-17E

传感器

EX-15E EX-17E

EX-14A□
EX-14B□

传感器

EX-14A□ EX-14B□

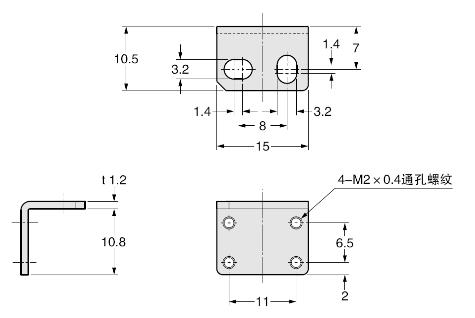

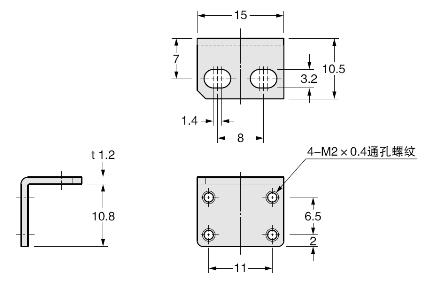

MS-EX10-1

传感器安装支架(另售)

MS-EX10-1
材质:SPCC(光泽镀锌)
M2(长4mm)盘头螺丝2个

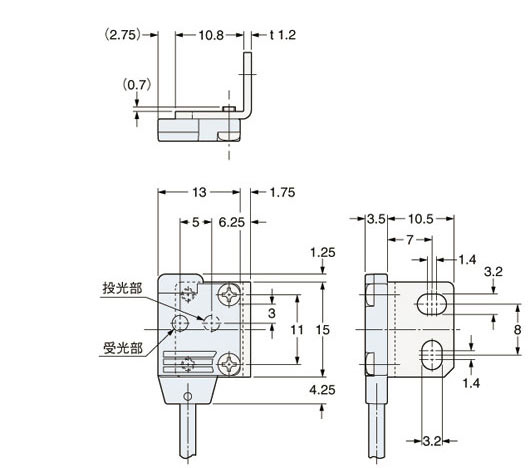

安装图

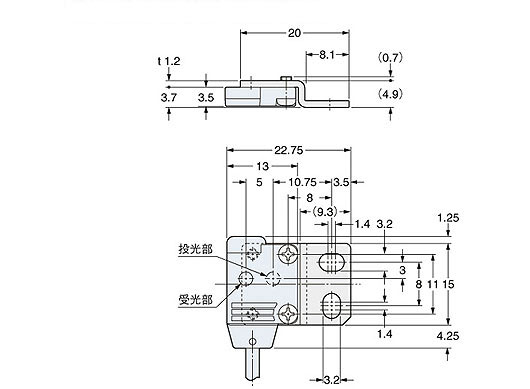

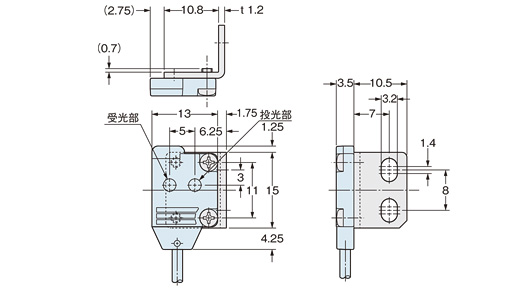

EX-14□的安装图。

MS-EX10-1 安装图

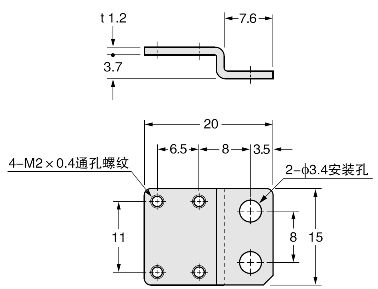

MS-EX10-2

传感器安装支架(另售)

MS-EX10-2
材质:SPCC(光泽镀锌)
M2(长8mm)盘头螺丝2个

安装图

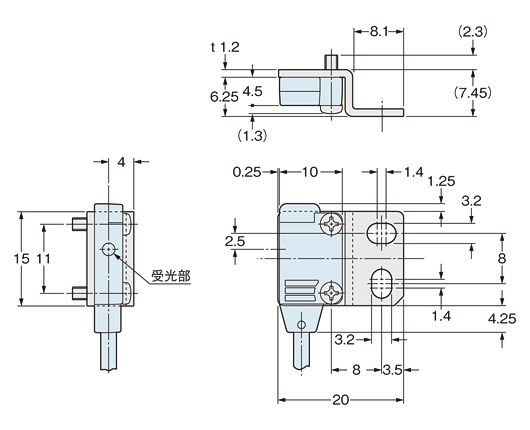

EX-11E□、EX-13E□的安装图。

MS-EX10-2 安装图

MS-EX10-13

传感器安装支架(另售)

MS-EX10-13
材质:SPCC(光泽镀锌)
M2(长4mm)盘头螺丝、
M2(长8mm)盘头螺丝各2个

安装图

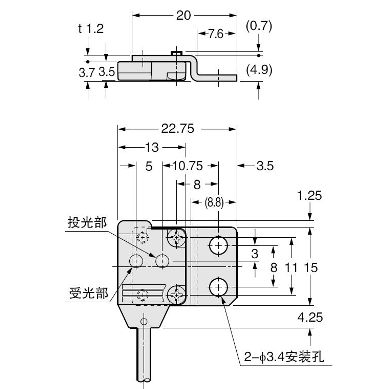

EX-14□的安装图。

MS-EX10-13 安装図

MS-EX10-11

传感器安装支架(另售)

MS-EX10-11
材质:SUS304
M2(长4mm)盘头螺丝(SUS304)2个

安装图
EX-14□的安装图。

MS-EX10-11 安装图

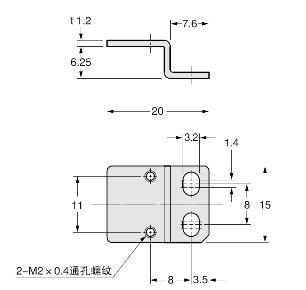

MS-EX10-12

传感器安装支架(另售)

MS-EX10-12
材质:SUS304
M2(长8mm)盘头螺丝(SUS304)2个

安装图
EX-11E□、EX-13E□的安装图。

MS-EX10-12 装着图

MS-EX10-13

传感器安装支架(另售)

MS-EX10-13
材质:SUS304
M2(长4mm)盘头螺丝(SUS304)、
M2(长8mm)盘头螺丝(SUS304)
各2个

安装图
EX-14□的安装图。

MS-EX10-13 安装图

用途

检测树脂容器内液位

即使不透明容器也能准确检测内部的液 体。

检测树脂容器内液位

检测水和油的分界面

传感器不检测油,因此它能准确检测水和油的分界面。

检测水和油的分界面

检测彩色瓶中的液体

准确检测不透明彩色瓶中的溶液。

检测彩色瓶中的液体

可选件

品名 型号 内容
圆形狭缝透光罩 OS-CX-05
(狭缝透光罩尺寸φ0.5mm)

单侧安装时 ・检测距离:200mm

两侧安装时 ・检测距离:10mm
OS-CX-1
(狭缝透光罩尺寸φ1mm)
单侧安装时 ・检测距离:400mm
两侧安装时 ・检测距离:60mm
OS-CX-2
(狭缝透光罩尺寸φ2mm)
单侧安装时 ・检测距离:1m
两侧安装时 ・检测距离:250mm
方形狭光透光罩 OS-CX-05x6
(狭缝透光罩尺寸0.5×6mm)

单侧安装时 ・检测距离:800mm

两侧安装时 ・检测距离:250mm
OS-CX-1x6
(狭缝透光罩尺寸1×6mm)
单侧安装时 ・检测距离:1.3m
两侧安装时 ・检测距离:600mm
OS-CX-2x6
(狭缝透光罩尺寸2×6mm)
单侧安装时 ・检测距离:2m
两侧安装时 ・检测距离:1.3m
传感器安装支架
(注1)
MS-CX2-1 纵向安装支架
(需2个支架)
MS-CX2-2 横方向取付金具
(需2个支架)
MS-CX2-4 保护性安装支架
(需2个支架)
MS-CX2-5 底部安装支架
(需2个支架)
MS-CX-3 倒装式安装支架
(需2个支架)
通用传感器
安装支架
(注2)
MS-AJ1 平面安装型 基本装配
MS-AJ2 侧面安装型
MS-AJ1-A 平面安装型 侧臂装配
MS-AJ2-A 侧面安装型
(注1): 安装连接器型时,安装方法受连接器部的安装空间限制,敬请注意。
(注2): 关于通用传感器安装支架,请参阅MS-AJ系列

圆形狭缝透光罩

OS-CX-□

在水检测或对狭长管道内的其他物体检测时,使
用狭光。一按即可安装在传感器的前面。

方形狭缝透光罩

OS-CX-□×6

在水检测或对狭长管道内的其他物体检测时,使
用狭光。一按即可安装在传感器的前面。

传感器安装支架

MS-CX2-1
附带2个带垫圈的M3螺丝(长12mm)
MS-CX2-2
附带2个带垫圈的M3螺丝(长12mm)
MS-CX2-4
附带2个带垫圈的M3螺丝(长14mm)
MS-CX2-5
附带2个带垫圈的M3螺丝(长12mm)
MS-CX-3
附带2个带垫圈的M3螺丝(长12mm)

通用传感器安装支架

MS-AJ1
MS-AJ1-A
通过能够进行水平方向调整的曲臂,可从生产线上方进行检测。

通用传感器安装支架

MS-AJ2
MS-AJ2-A
通过能够进行水平方向调整的曲臂,可从生产线上方进行检测。
