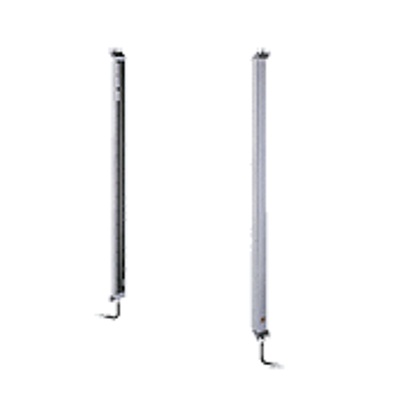

耐压防爆型光幕传感器[Type4 PLe SIL3] BSF4-AH80
耐压防爆结构
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
|
 ※1
|
 ※2
|
 ※3
|
|
|
|
|
 ※4
|
 ※5
|
| ※1 | ATEX指令・机械指令・EMC指令 |
|---|---|
| ※2 | Listing认证 |
| ※3 | 获得认证 |
| ※4 | 产品型号：TC16452 |
| ※5 | 产品型号：GYJ101268X |
特点
■安全使用
使用光幕传感器时请事先确认系统的安全性、是否满足以下控制系统的构成。
>>光幕传感器的使用注意事项
耐压防爆标准
|
小型光幕传感器SF4- AH80内置于耐压防爆结构的外壳中， 符合IEC 61496(Type4)标准。在各个国家任何具有爆炸性的环境中均可使用。 |
|
| 欧州: | 符合EN 60079-0、EN 60079-1、EN 60079-28、ATEX指令(94/9/EC)规定的耐压防爆结构(Exd II BT6)标准。 |
|---|---|
| 美国: | 符合FM 3600(ANSI/ISA.12.22.01)规定的耐压防爆结构(Class I Zone 1 AExd II BT6)标准。 |
| 加拿大: | 符合CAN/CSA-E60079-0(CAN/CSA-E60079-1)规定的耐压防爆结构(Exd II BT6)标准。 |
| 俄罗斯: | 符合满足国际标准的俄罗斯标准GOST R IEC60079-0、GOST IEC60079-1。(1Exd II BT6GbX) |
| 中国: | 符合满足国际标准的中国标准GB 3836.1/2(Exd II BT6)。 |
| 日本: | 符合满足国际标准的日本技术标准(Exd II BT6)。 |
危险场所 ： Zone 1(1类场所)、Zone 2(2类场所)
气体或蒸汽的分类和温度等级 ： II BT6

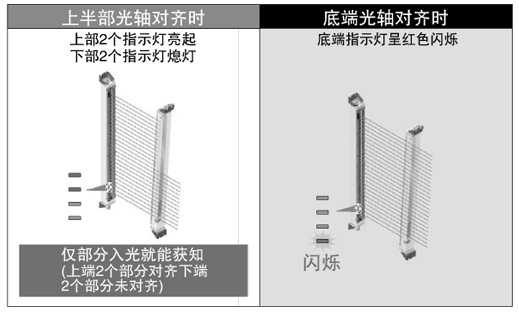

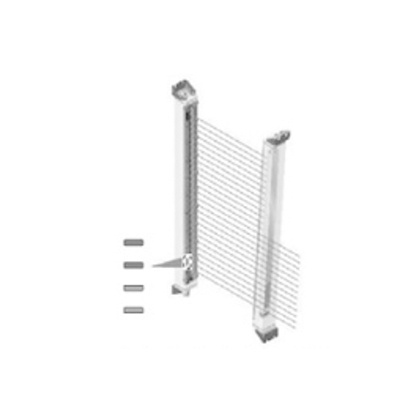

光轴偏移部分可一目了然
|

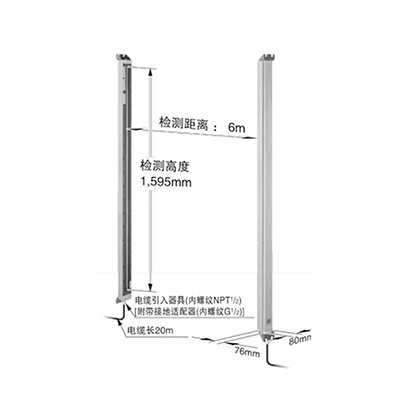

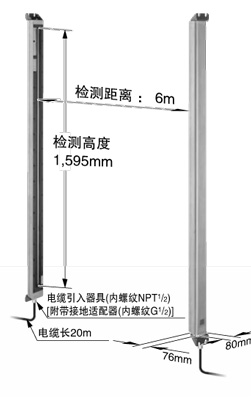

1,595mm的大范围检测(防护高度)
|

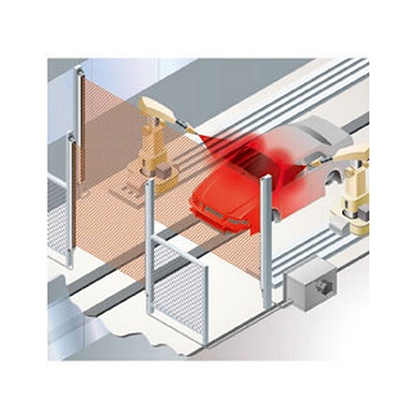

只需1台本光幕传感器就可保护汽车涂装生产线等高度较大的生产线。 |
|

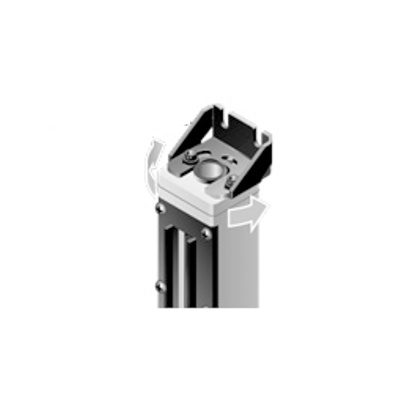

便于调整光轴的安装支架
|
使用附带的角度可调型背面安装支架，可以使光轴调整更方便。 |
|
减少干扰光引起的误动作
采用双重扫描方式、重试处理等神视独创新方式，可以避免外围设备带来的瞬间干扰光的影响。使干扰光造成的误动作减少，从而减少设备频繁停机重启，提高生产线的运行率。
无需防干扰电线即可减少相互干扰
不需要为防止装置间的相互干扰而另行配线，可提高光幕传感器安装设置的灵活性。
种类
规格
| 型号 | BSF4-AH80 | |
|---|---|---|
| 适用防爆标准 |
欧洲：EN 60079-0、EN 60079-1、EN 60079-28、 北美：FM 3600(ANSI/ISA.12.22.01)、 加拿大：CAN/CSA-E60079-0(CAN/CSA-E60079-1)、 俄罗斯：GOST R IEC60079-0、GOST IEC60079-1、 中国：GB 3836.1/2、 日本：合满足国际标准的日本技术标准 |
|
| 耐压防爆性能 |
美国：Class I Zone 1 AExd II BT6、 欧洲・加拿大・俄罗斯・中国・日本：Exd II BT6 |
|
| 安装场所 | 与“ BT6”相当的爆炸性气体或蒸气的危险场所Zone1、Zone2(注2) | |
| 使用标准 | EN 954-1(类型4)、EN 61496-1(类型4)、IEC 61496-1/2(类型4)、UL 61496-1/2(类型4)、UL 1998 | |
| 检测高度(防护高度) | 1,595mm | |
| 光轴间距 | 20mm | |
| 检测距离(有效距离) | 0.3～6m | |
| 最小检测物体 | φ30mm的不透明体 | |
| 有效开口角 |
±2.5°以下 检测距离超过3m (符合 IEC 61496-2/UL 61496-2) |
|
| 电源电压 | 24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 投光器：130mA以下、受光器：125mA以下 | |
|
控制输出 (OSSD1、OSSD2) |
半导体输出(PNP相当)双输出 ・最大源电流：200mA ・外加电压：与电源电压相同(控制输出和+V之间) ・剩余电压：2.5V以下(源电流为200mA时) |
|
|
工作模式 (输出动作) |
所有光轴入光时ON，1个以上光轴遮光时OFF (传感器内部异常及同步信号异常时OFF。) |
|
|
保护回路 (短路保护) |
配备 | |
| 反应时间 | OFF反应时间为11ms以下、ON反应时间为70ms以下 | |
|
辅助输出 (非安全输出) |
PNP开路集电极晶体管 ・最大流出电流：60mA ・外加电压：与电源电压相同(辅助输出和+V之间) ・剩余电压：2.5V以下(源电流为60mA时) |
|
|
工作模式 (输出动作) |
控制输出ON时OFF、控制输出OFF时ON | |
|
保护回路 (短路保护) |
配备 | |
|
指 示 灯 |
投光器 |
光轴对齐指示灯： 2色(红色、绿色)LED×4(各光轴入光时红色指示灯亮起、顶端或底端光轴入光时红色指示灯闪烁、所有光轴入光时绿色指示灯亮起) 工作状态指示灯(注3)： 2色(红色、绿色)LED(控制输出OFF时红色指示灯亮起、控制输出ON时绿色指示灯亮起) 投光停止/投光量制御指示灯(注4)： 2色(橙色、绿色)LED[稳定入光时(入光量约为控制输出动作水平的115％以上)绿色指示灯亮起、不稳定入光时(入光量约为控制输出动作水平的100～115％)以及遮光时熄灯、投光停止时橙色指示灯闪烁] 异常指示灯：黄色LED(光幕传感器异常时亮起或闪烁) |
| 受光器 |
光轴对齐指示灯： 2色(红色、绿色)LED×4(各光轴入光时红色指示灯亮起、顶端或底端光轴入光时红色指示灯闪烁、所有光轴入光时绿色指示灯亮起) OSSD指示灯： 2色(红色、绿色)LED(控制输出OFF时红色指示灯亮起、控制输出ON时绿色指示灯亮起) 消隐指示灯(注4)：橙色LED(未使用) 异常指示灯：黄色LED(光幕传感器异常时亮起或闪烁) |
|
| 投光停止功能 | 配备 | |
| 投光停止输入 |
光：+9V〜Vs(流入电流2mA以下)(注5)、 投光停止：断开或0〜+1.5V |
|
|
耐 环 境 性 |
保护构造 | IIP65(IEC)、防喷流形 |
| 使用环境温度 | -10~+40℃(注意不可结露、结冰)、存储：-20~+55℃ | |
| 使用环境湿度 | 45～85%RH、存储：45～85%RH | |
| 使用环境照度 | 白炽灯：受光面照明度3,500lx以下 | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与本体接地端子之间(注6) | |
| 绝缘电阻 | 所有电源连接端子与本体接地端子之间，20MΩ以上，基于DC500V的高阻表(注6) | |
| 耐振动 | 频率10〜55Hz 双向振幅0.35mm X,Y和Z方向各20次 | |
| 耐冲击 | 加速度 100m/s2(约10G) 脉冲时间16ms X,Y和Z方向各1,000次 | |
| 海拔(气压) | 2,000m以下(800～1,100hPa) | |
| 投光元件 | 红外线LED(投光波峰波长：870nm) | |
| 材质 |
耐压防爆外壳：铝、盖：铝压铸件、观察窗：玻璃、观察窗压板：钢板(黑色铬酸盐)、观察窗衬垫：氯丁二烯 传感器安装支架：钢板(黑色铬酸盐)、电缆：耐油性PVC、电缆引入器具：黄铜(镀镍) |
|
| 电缆 | 6芯(0.3mm2×4芯、0.2mm2×2芯)耐油屏蔽电缆，长20m | |
|
重量 (含投光器和受光器） |
本体重量：约44kg | |
| 附件 |
背面安装支架：投光器和受光器用2个1套、测试杆：1根、 接地适配器(内螺纹G1/2)：1个 |
|
(注1)：无指定的测量条件为使用环境温度＝+20℃。
(注2)：请将本产品安装在不易受到机械性损伤的场所。
(注3)：由于工作状态指示灯颜色依据控制输出(OSSD1、OSSD2)的ON/OFF状态而改变，传感器本体上工作状态指示灯标注为“OSSD”。
(注4)：由于本装置不能使用手动控制器SF-HC(另售)，因此无投光量控制指示灯及消隐指示灯的功能。此外，也不能采用串联连接的方式。
(注5)：Vs的数值等于使用中的电源电压。
(注6)：本装置为避免雷击电涌引起的误动作，电涌吸收器连接于本体外壳和电源连接端子之间。因此，本栏的数值为在电涌吸收器被移去的特定情况下的耐电压和绝缘电阻。

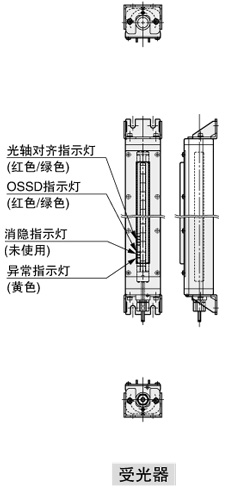

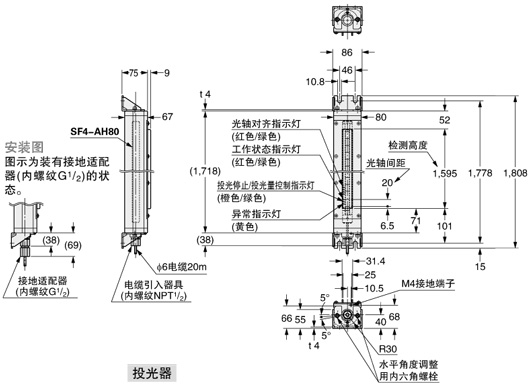

尺寸图
- 单位mm
|
|
