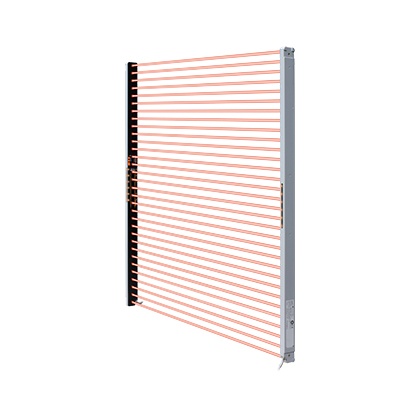

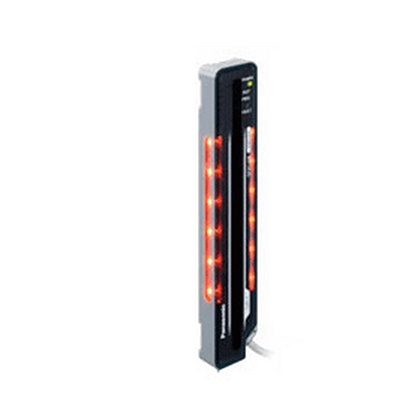

薄型光幕传感器[Type2 PLc SIL1] SF2C

薄型光幕传感器Type2新登场! 施工简单&节省配线

编号：101446960

型号：SF2C

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

资料：点击查看点击下载

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息
产品种类
详细规格
产品尺寸
产品用途
可选件

薄型光幕传感器Type2新登场!

施工简单&节省配线

※1

※2

※3

※1	机械·EMC指定适用
※2	认证获得
※3	NRTL认证

特点

装备大型应用指示灯

通过外部输入灵活地用于各种应用，装备了大型应用指示灯。

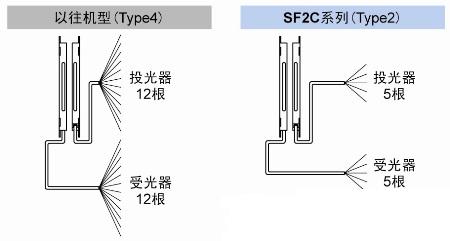

大幅节省配线工时

投·受光器各5根，即可完成光幕传感器的配线。配线工
时与区域传感器相媲美，可简单地采取安全对策。

(注1):备有控制单元SF-C13或安全继电器等，有必要构建符合客户要求的控制等级的安全电路。

简单对准光轴

检测距离3m时，实现了投光部的有效开口角±5°以下。
与Type4光幕传感器(有效开口角±2.5°以下)相比，光轴对准变得更加简单，安装更加轻松。

轻量！

与以往的铝壳型相比，树脂机身的SF4C/SF2C系列实现了约45%的轻量化^※。可减轻装置安装面的负担，减轻装置搬运和海外出口时的整体重量。
※线缆部分除外

备有连接电缆和安装支架

SF2C系列全机种连接电缆为抽拔型(3m)。
还附带有标准安装支架(MS-SFC-1)。

保护构造IP67

利用新工艺，使如此小型的树脂机身实现IP67(IEC)保护构造。

种类

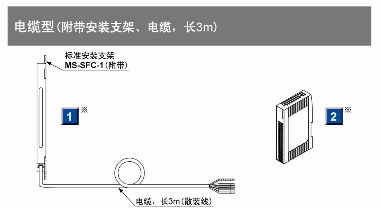

光幕产品构成(推荐)

※	SF2C系列未装备外部设备监控功能。
※	需要利用控制单元SF-C13(推荐)或安全继电器等，构建客户要求的控制等级的安全电路。

[1] 光幕传感器(Type2)

Hand型最小检测物体ø25mm(光轴20mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)		光轴数	检测幅度 (防护高度)
形状	检测距离(注1) (有效距离)	PNP输出型	NPN输出型	光轴数	检测幅度 (防护高度)
	0.1～3m	SF2C-H8-P	SF2C-H8-N	8	160mm
		SF2C-H12-P	SF2C-H12-N	12	240mm
		SF2C-H16-P	SF2C-H16-N	16	320mm
		SF2C-H20-P	SF2C-H20-N	20	400mm
		SF2C-H24-P	SF2C-H24-N	24	480mm
		SF2C-H28-P	SF2C-H28-N	28	560mm
		SF2C-H32-P	SF2C-H32-N	32	640mm

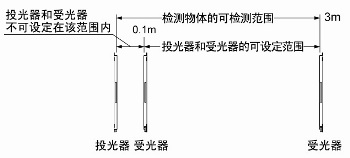

(注1):	检测距离是投光器和受光器之间的可设定范围。
(注2):	产品的铭牌上所标记的型号带"E"符号的机型为投光器，带"D"符号的机型为受光器。

维护部件(光幕传感器中附带)

品名	型号	内容
标准安装支架	MS-SFC-1	用1个M5内六角螺栓将光幕传感器安装在背面方向。支架的安装方向可以选择上下方向和左右方向(无死角安装)。(投光器和受光器用4个1套)
测试杆ø25	SF4C-TR25	日常检查用最小检测物体(ø25mm)

标准安装支架

MS-SFC-1

[2] 控制单元

品名	形状	型号	内容
薄型控制单元		SF-C13	通过散装线与光幕传感器连接。继电器输出。最高可对应控制类别4(与SF2C系列相组合时，属于控制类别2)。

规格

光幕传感器通用规格

种类		PNP输出型	NPN输出型
型号		SF2C-H□-P	SF2C-H□-N
适用标准	国际标准	IEC 61496-1/2(类型2)、ISO 13849-1(类别2、PLc)、IEC 61508-1～7(SIL1)
	日本	JIS B 9704-1/2(类型2)、JIS B 9705-1(类别2)、JIS C 0508(SIL1)
	欧洲(EU加盟)(注2)	EN 61496-1(类型2)、EN ISO 13849-1(类别2、PLc)、EN 61508-1～7(SIL1)、EN 55011、EN 50178、EN 61000-6-2
	北美(注3)	ANSI/UL 61496-1/2(类型2)、ANSI/UL 508、CAN/CSA 61496-1/2(类型2)、CAN/CSA C22.2 No.14、ANSI/RIA 15.06
检测距离(有效距离)		0.1～3m
光轴间隔		20mm
最小检测物体		φ25mmの不透明体
有效开口角		检测距离超过3m时为±5°以下(根据IEC 61496-2、ANSI/UL 61496-2)
电源电压		24V DC±20%　脉动P-P10%以下
控制输出(OSSD)		・最大流出电流：200mA ・外加电压：同电源电压(控制输出-+V之间) ・剩余电压：2.5V以下(流出电流200mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负荷容量：2.2μF(从无负荷到最大输出电流) ・负荷配线电阻：3Ω以下	・最大流入電流：200mA ・外加电压：同电源电压(控制输出-0V間) ・剩余电压：2.5V以下(流入電流200mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负荷容量：2.2μF(从无负荷到最大输出电流) ・负荷配线电阻：3Ω以下
	工作模式(输出动作)	正常运行时为ON，锁定时为OFF输出动作(光幕传感器内部异常及同期信号异常时OFF。)
	保护电路(短路保护)	装备
反应时间		OFF时：20ms以下、ON时：80～100ms
锁定输出(SSD)		・最大流出电流：60mA ・外加电压：同电源电压(锁定输出-+V之间) ・剩余电压：2.5V以下(流出电流60mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负荷容量：2.2μF(从无负荷到最大输出电流) ・负荷配线电阻：3Ω以下	・最大流入電流：60mA ・外加电压：同电源电压(锁定输出-0V間) ・剩余电压：2.5V以下(流入電流60mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负荷容量：2.2μF(从无负荷到最大输出电流) ・负荷配线电阻：3Ω以下
	工作模式(输出动作)	正常工作时ON、锁定时OFF(注4)
	保护电路(短路保护)	装备
干扰防止功能		装备
测试输入功能		装备
大型应用指示灯功能		装备
污染度		3
使用标高		2,000m以下(注5)
环境性能	保护构造	IP65、IP67(IEC)
	使用环境温度	-10～+55℃(不结露、不结冰)、保存时：-25～+60℃
	使用环境湿度	30～85%RH、保存时：30～85%RH
	使用环境照度	白炽灯：受光面照度5,000ℓx以下
	耐电压	AC1,000V　1分钟　有电部分全部与外壳之间
	绝缘电阻	DC500Vm时为20MΩ以上　有电部分全部与外壳之间
	耐振动	频率10～55Hz　多振幅0.75mm　XYZ方向各2小时
	耐冲击	加速度300m/s²(约30G)　XYZ方向各3次
投光元件		红外线LED(投光峰值波长：850nm)
电缆		附截面积为0.16mm² 5芯耐热PVC电缆，长3m
电缆延长		使用0.3mm²以上的电缆时，投光器和受光器别全长均可延长至50m
材质		本体外壳:聚碳酸酯合金，检测面：聚碳酸酯合金，MS-SFC-1(标准安装支架):SUS
附件		MS-SFC-1(标准安装支架):1套、SF4C-TR25(测试杆):1根

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(注3):	属于美国/加拿大标准，经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的TÜV SÜD对安全性的认证，符合UL、ANSI、CSA等标准。
(注4):	投光器锁定的情况下，投光器的光进入受光器时，将会发送锁定信息，锁定输出(SSD)设为OFF。
(注5):	不可在标高0m的大气压以上的环境使用而保存。

光幕传感器个别规格

种类		最小检测物体25mm(光轴20mm间隔)
型号	PNP输出型	SF2C-H8-P	SF2C-H12-P	SF2C-H16-P	SF2C-H20-P
型号	NPN输出型	SF2C-H8-N	SF2C-H12-N	SF2C-H16-N	SF2C-H20-N
光轴数		8	12	16	20
检测幅度(防护高度)		160mm	240mm	320mm	400mm
消耗电流	大型应用指示灯熄灭时	投光器：25mA以下受光器：25mA以下	投光器：30mA以下受光器：30mA以下		投光器：35mA以下受光器：35mA以下
消耗电流	大型应用指示灯亮起时	投光器：35mA以下受光器：30mA以下	投光器：35mA以下受光器：35mA以下	投光器：40mA以下受光器：35mA以下	投光器：40mA以下受光器：40mA以下
PFHD (注1)	PNP输出型	3.60×10^-9	3.66×10^-9	3.73×10^-9	3.79×10^-9
PFHD (注1)	NPN输出型	3.74×10^-9	3.80×10^-9	3.86×10^-9	3.93×10^-9
MTTFd		100年以上
本体重量(投光器和受光器合计)		约280g	约340g	约400g	约460g

种类		最小检测物体25mm(光轴20mm间隔)
型号	PNP输出型	SF2C-H24-P	SF2C-H28-P	SF2C-H32-P
型号	NPN输出型	SF2C-H24-N	SF2C-H28-N	SF2C-H32-N
光轴数		24	28	32
检测幅度(防护高度)		480mm	560mm	640mm
消耗电流	大型应用指示灯熄灭时	投光器：35mA以下、受光器：35mA以下
消耗电流	大型应用指示灯亮起时	投光器：45mA以下受光器：40mA以下	投光器：45mA以下受光器：45mA以下	投光器：50mA以下受光器：45mA以下
PFHD (注1)	PNP输出型	3.85×10^-9	3.92×10^-9	3.98×10^-9
PFHD (注1)	NPN输出型	3.99×10^-9	4.05×10^-9	4.12×10^-9
MTTFd		100年以上
本体重量(投光器和受光器合计)		约520g	约580g	约640g

(注1)：PFHd ：每小时危险侧故障率、MTTFd ：平均危险侧故障时间。

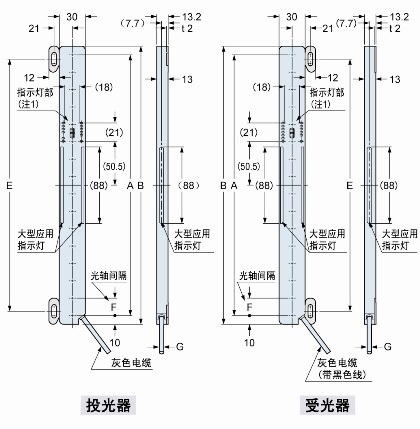

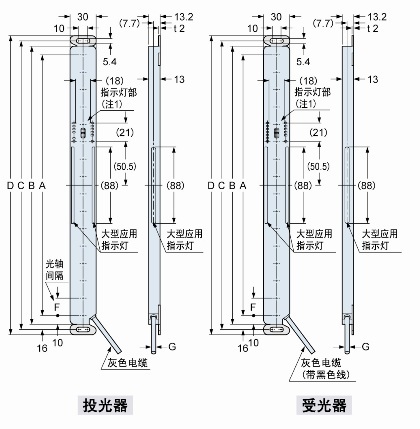

尺寸图

单位mm

SF2C-H□

光幕
安装支架安装图
下图所示为已安装标准安装支架MS-SFC-1(附带)后的状态。

<中间安装>

<无死角安装>

型号	A	B	C	D	E
SF2C-H8□	140	160	172	184	130
SF2C-H12□	220	240	252	264	210
SF2C-H16□	300	320	332	344	290
SF2C-H20□	380	400	412	424	370
SF2C-H24□	460	480	492	504	450
SF2C-H28□	540	560	572	584	530
SF2C-H32□	620	640	652	664	610

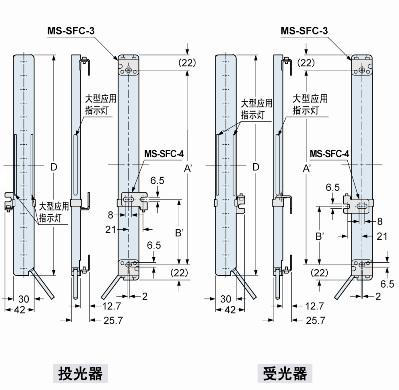

下图所示为已安装多功能安装支架MS-SFC-3(另售)多功能中间支撑支架MS-SFC-4(另售)后的状态。

<背面安装>

<无死角安装>

型号	中间支撑支架	A	A'	B	B'	C	D
SF2C-H8□	-	175	116	-	-	190	160
SF2C-H12□	-	255	196	-	-	270	240
SF2C-H16□	-	335	276	-	-	350	320
SF2C-H20□	-	415	356	-	-	430	400
SF2C-H24□	-	495	436	-	-	510	480
SF2C-H28□	○	575	516	238～338	209～309	590	560
SF2C-H32□	○	655	596	278～378	249～349	670	640

(注1):	使用以下机型时，请务必安装MS-SFC-4。 SF2C-H28-□、SF2C-H32-□

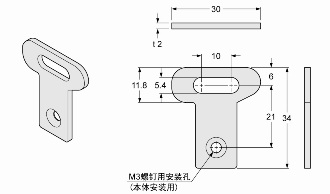

MS-SFC-1

标准安装支架(附带)

材质：SUS304
本体重量：约32g(4个)
捆包重量：约35g
支架4个1套[M3(长4mm)螺钉4个附带]

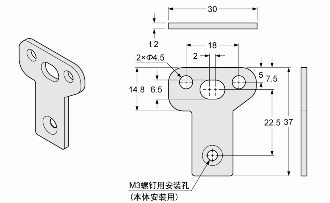

MS-SFC-2

NA2-N互换安装支架(另售)

材质：SUS304
本体重量：约36g（4个）
捆包重量：约40g
支架4个1套[M3（长4mm）螺钉4个附带]

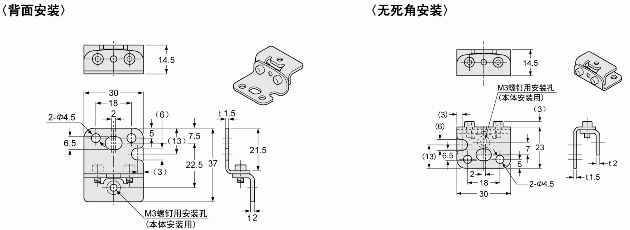

MS-SFC-3

多用途支架(另售)

材质：SUS304
本体重量：约75g（4个）
梱包重量：约90g
支架4个1套[M3（长4mm）螺钉4个附属]

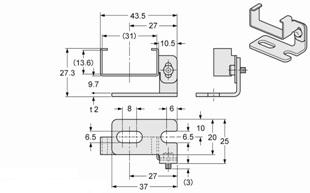

MS-SFC-4

多用途支架用中间保持支架(另售)

材质：SUS304
本体重量：约40g（2个）
梱包重量：约60g
支架2个1套

MS-SFCH-□

标准安装支架(附带)

安装图

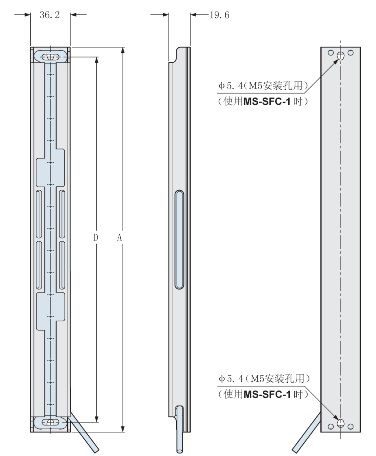

下图所示为已安装SF4C-H□金属保护外壳(MS-SFCH-□)后的状态。

型号	A	B	C	D	E	F	本体重量(2个)
MS-SFCH-8	190	180	175	172	162	26	约160g
MS-SFCH-12	270	260	255	252	242	35	约240g
MS-SFCH-16	350	340	335	332	322	35	约340g
MS-SFCH-20	430	420	415	412	402	35	约420g
MS-SFCH-24	510	500	495	492	482	35	约520g
MS-SFCH-28	590	580	575	572	562	35	约600g
MS-SFCH-32	670	660	655	652	642	35	约700g

可选件

安装支架

品名	型号	内容

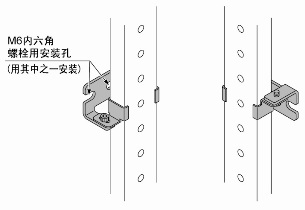

NA2-N 互换安装支架	MS-SFC-2	将区域传感器NA2-N系列换为SF4C系列时使用。沿用NA2-N系列的安装加工孔。也可以使用M6内六角螺栓在中间进行安装。 (投光器和受光器用4个1套)

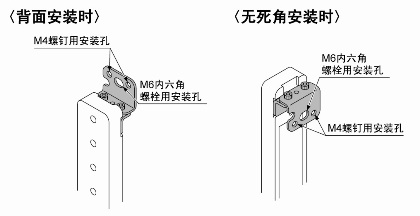

多功能安装支架	MS-SFC-3	可进行2种方式的安装。 (1)背面安装，可以进行光轴调节。 (2)在铝架上进行没有死角的中间安装。 (投光器和受光器用4个1套)
多功能中间支撑支架	MS-SFC-4	用于在中间部分固定光幕传感器。将多功能支架MS-SFC-3(另售)用于SF4C-F55(-J05)、SF4C-F63(-J05)、SF4C-H28(-J05)、SF4C-H32(-J05)时，请务必购买。 (投光器和受光器用2个1套)

NA2-N互换安装支架

MS-SFC-2

多功能支架

MS-SFC-3

多功能中间支撑支架

MS-SFC-4

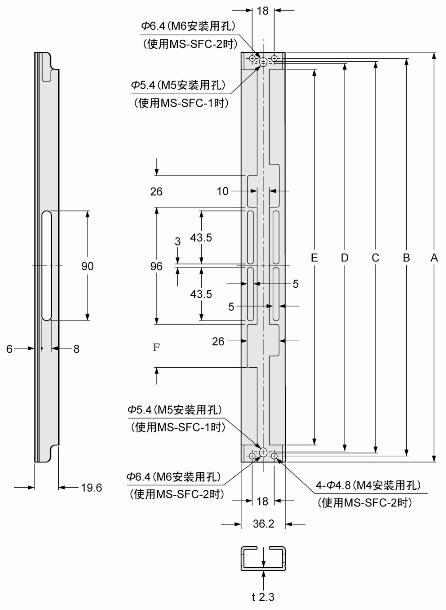

金属保护外壳

MS-SFCH-8

MS-SFCH-□

品名	金属保护外壳 (投光器和受光器用2个1套)
SF2C-H□	型号
8	MS-SFCH-8
12	MS-SFCH-12
16	MS-SFCH-16
20	MS-SFCH-20
24	MS-SFCH-24
28	MS-SFCH-28
32	MS-SFCH-32

安全继电器推荐产品指南

松下生产
型式名：SF系列

注意：关于推荐品的详情，请向松下

咨询。

种类	带LED指示灯
型号	SFS3-L-DC24V	SFS4-L-DC24V
订货产品号	AG1S132	AG1S142
触点构成	3a1b	4a2b
额定控制容量	6A／250V AC、6A／30V DC
最小适用负载	1mA／5V DC
线圈额定值	15mA／24V DC	20.8mA／24V DC
额定消耗功率	360mW	500mW
工作时间	20ms以下
复位时间	20ms以下
使用环境温度	-40～+85℃(湿度5～85%RH)
适用标准	UL、C-UL、TUV
